Магазин для кромочного материала в рулоне расположен на уровне с линией транспортера. Диаметр магазина 800 мм.
Высота прижимной балки настраивается автоматически электроприводом в зависимости от толщины детали. Толщина задается с пульта управления.
Резиновые ролики плотно прижимают заготовки, обеспечивая их перемещение без смещения и точность обработки кромки.
Круглая направляющая обладает высокой твердостью и износостойкостью. Основание башмака примыкает к направляющей без зазоров, обеспечивая плавность и ровность хода.
Поддерживающая телескопическая опора с роликами выдвигается до 600 мм и позволяет обрабатывать детали с большим свесом.
Изготовлена из стальной пластины большой толщины и крепиться с помощью массивного, жесткого кронштейна для стабильности позиционирования заготовки.
Мощный двигатель с редуктором гарантирует плавную и ровную подачу тяжелых и длинных деталей.
Разделяющая жидкость исключает налипание клея на поверхность панели, а очищающая - эффективно очищает поверхность обработанной кромки.
Предназначен для устранения дефектов раскроя перед приклеиванием кромки, гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали.
Инфракрасная лампа с рабочей температурой около 300° прогревает торец детали для наилучшего приклеивания кромки. Особенно актуально в зимний период.
Верхний клеевой бункер объемом около 10 л. Подача необходимой дозировки клея осуществляется с помощью пневмошторки.
Внизу в станине станка установлен большой бункер на 25 кг. Гранулы транспортируются в верхний бункер с предрасплавом, посредством воздушного потока.
Пневмоцилиндр большого диаметра с электрическим переключателем позволяет гильотине обрезать кромочный материал толщиной до 3 мм.
Пресс-группа состоит из подающего ролика Ø100 мм и трех дожимных роликов Ø70 мм, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки.
Обеспечивает автоматическую подачу смазочного материала на основные компоненты трансмиссии, чтобы обеспечить плавное движение агрегатов.
Предназначен для торцевания переднего и заднего свесов кромочного материала.
Предназначен для чистового фрезерования верхнего и нижнего свесов кромочного материала.
Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов).
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
Предназначен для идеальной финишной обработки поверхности заготовки по плоскости.
Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.
Станок оборудован продуманной системой аспирации на основных узлах, которая эффективно убирает стружку из зоны обработки.
Предназначен для настройки станка и позволяет оператору запускать и останавливать станок на любой стадии обработки детали.
Станок оборудован световым индикатором, который позволяет оператору контролировать его состояние с любого расстояния.
Система безопасности станка включает в себя контроль толщины заготовки и расстояния между деталями, путевые точки и аварийную кнопку.
Рабочая зона станка закрыта со всех сторон на 360°. Кожухи оснащены пылезащитными и шумоизоляционными покрытиями.
Система управления для простого и удобного программирования и обслуживания.
Станок оснащен электрокомпонентами ведущих мировых брендов, что обеспечивает высокое качество и универсальность.
Станина изготавливается из толстостенного проката с использованием лазерной резки. Сборка осуществляется на специальном стапеле с применением сварочных роботов.
Процесс сборки – заключительный и важный этап. Каждый инженер сборочного цеха отвечает за свою операцию, что гарантирует высокое качество оборудования.
Завод Nanxing — один из немногих заводов в Китае, который имеет собственную лабораторию для контроля качества выпускаемого оборудования.

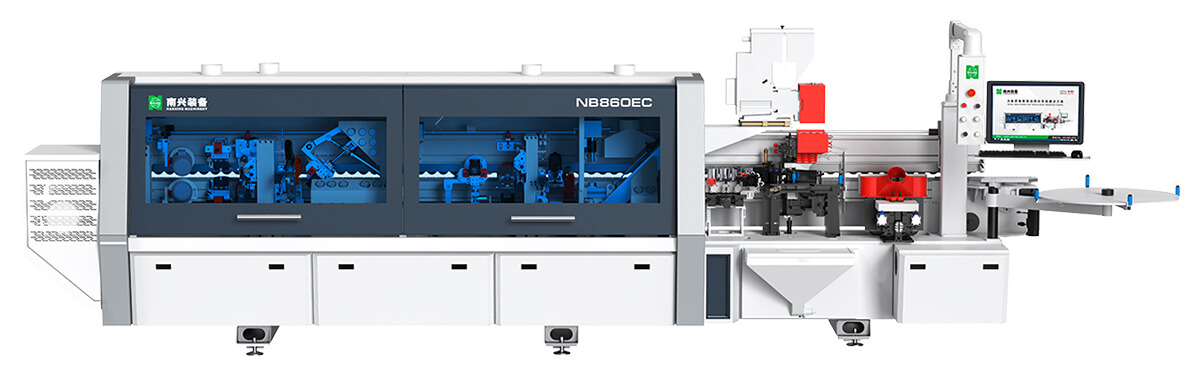

NB860EC. Автоматический кромкооблицовочный станок

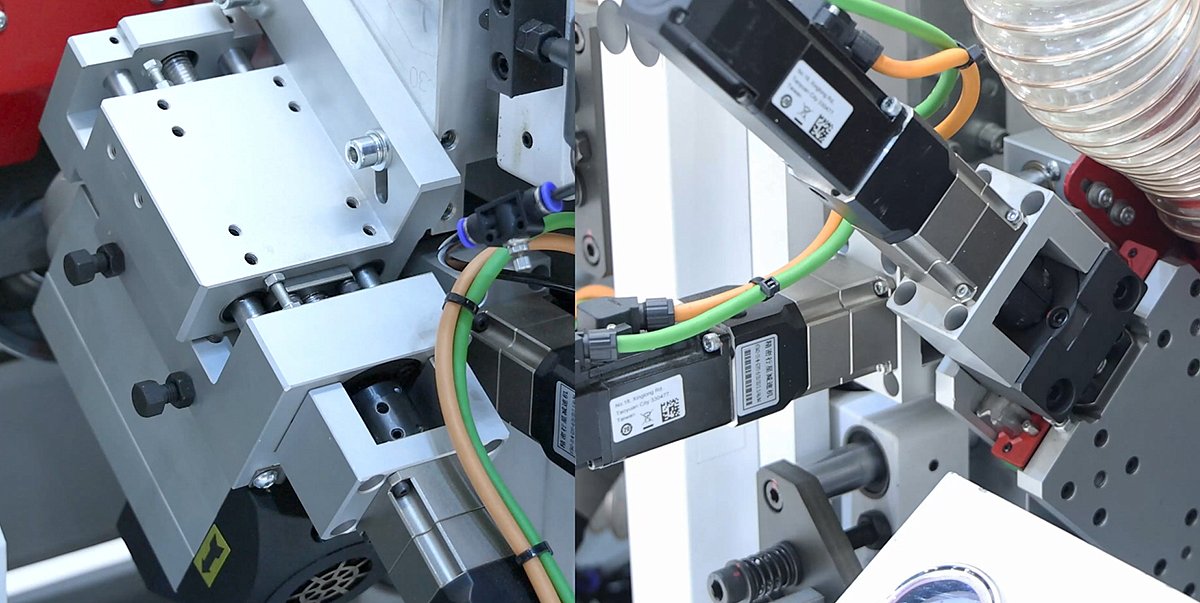

Сервоперенастройка с пульта управления- Сервоперенастройка агрегатов
- Мультифрезерный агрегат
- Двухмоторная обкатка углов
- Мультирадиусная цикля
- Толщина кромки:0,4 - 3 мм
- Скорость подачи:16 / 20 / 24 м/мин
- Общая мощность:28 кВт
- Вес:2490 кг
| Модель | NB860EC |
| Длина заготовки, мм | ≥ 120 (200 мм ROUND) |
| Ширина заготовки, мм | ≥ 60 |
| Минимальные размеры заготовки, мм | 120 x 60, 200 x 80, 120 x 120 (4 стороны) |
| Толщина заготовки, мм | 9 - 60 |
| Толщина кромки, мм | 0.4 - 3 |
| Скорость подачи, м/мин | 16 / 20 / 24 |
| Параметры электросети, В / Гц | 380 / 50 |
| Давление сжатого воздуха, МПа | 0.7 |
| Аспирационные выходы, мм | Ø 125 x 5 |
| Общая мощность, кВт | 28 |
| Габаритные размеры, мм | |
| Длина, мм | 5930 |
| Ширина, мм | 1050 |
| Высота, мм | 1850 |
| Вес, кг | 2490 |
НАЗНАЧЕНИЕ:
Кромкооблицовочный станок NB860EC предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется на средних и крупных мебельных и столярных производствах для изготовления корпусной мебели и дверей.
Магазин кромкиМагазин для кромочного материала в рулоне расположен на уровне с линией транспортера. Диаметр магазина 800 мм.
Прижимная балкаАлюминиевая прижимная балка изготовлена из усиленного многокамерного профиля высокой жесткости.
Высота прижимной балки настраивается автоматически электроприводом в зависимости от толщины детали. Толщина задается с пульта управления.
Резиновые роликиРезиновые ролики имеют малый шаг и большую площадь контакта. Благодаря этому плотно прижимают заготовки, обеспечивая их перемещение без смещения и точность обработки кромки.
КонвейерДолговечная и надежная конструкция конвейера.
Круглая направляющая конвейера закалена и имеет высокую твердость и износостойкость. Основание башмака конвейера примыкает к направляющей практически без зазоров, гарантируя плавность и ровность хода. Посадочное место для направляющей фрезеруется на прецизионных станках с ЧПУ, поэтому её срок службы практически не ограничен.
- Поддерживающая телескопическая опора
Поддерживающая телескопическая опора с роликами выдвигается до 600 мм и позволяет обрабатывать детали с большим свесом.
- Направляющая линейка
Направляющая линейка изготовлена из стальной пластины большой толщины. Крепление к станине с помощью массивного, жесткого кронштейна для обеспечения стабильности позиционирования заготовки. Регулировка с помощью сервопривода.
Мощный двигательМощный двигатель с редуктором гарантирует плавную и ровную подачу тяжелых и длинных деталей. Стабильная работа узла подачи обеспечивается системой плавного пуска и электротормоза двигателя в случае аварийной остановки.
Защитный кожух двигателя подачи.
Разделяющая и очищающая жидкости- Разделяющая жидкость исключает налипание клея на поверхность панели. Находиться перед узлом предварительного фрезерования.
- Очищающая жидкость эффективно очищает поверхность обработанной кромки. Находиться перед полировкой.
- 2 форсунки одновременно наносят жидкость сверху и снизу заготовки.
- Регулировка подачи необходимого количества жидкости.
- Узел предварительного фрезерования
Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы) перед приклеиванием кромки, гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали.
- Две фрезы с алмазными ножами Ø125 x 30 H43 мм Z3+3 (Опционально до Н60 мм)
- Два двигателя противоположного вращения с автоматическим подводом / отводом в зону обработки убавляются с помощью пневмоцилиндра.
- Мощность двигателей: 2 x 3,7 кВт
- Частота: 150 Гц
- Скорость вращения: 9000 об/мин
- Направляющие HIWIN с автоматической системой смазки.
- Регулировка по высоте, позволяет максимально использовать весь ресурс инструмента.
- Узел размещен в специальном кожухе. Он убирает лишние шумы защищает от пыли.
Подогрев торца заготовкиИнфракрасная лампа с рабочей температурой около 300° прогревает торец детали для наилучшего приклеивания кромки. Особенно актуально в зимний период.
Верхняя клеевая ванна c предплавителем- Верхний клеевой бункер объемом около 10 л.
- Подача необходимой дозировки клея осуществляется с помощью пневмо-шторки.
- Контроль подачи клея с помощью специального датчика.
- Визуальная индикация наполнения бункера.
- Регулировка температуры в предплавителе и клеевой ванне с пульта управления.
- Быстросменная верхняя клеевая ванна.
- Возможность установки клеевой ванны для использования PUR-клея.
- Двигатель привода подачи кромки, клеевого вала и большого прижимного ролика.
- Пневматическое закрытие клеевого вала при выключении устройства.

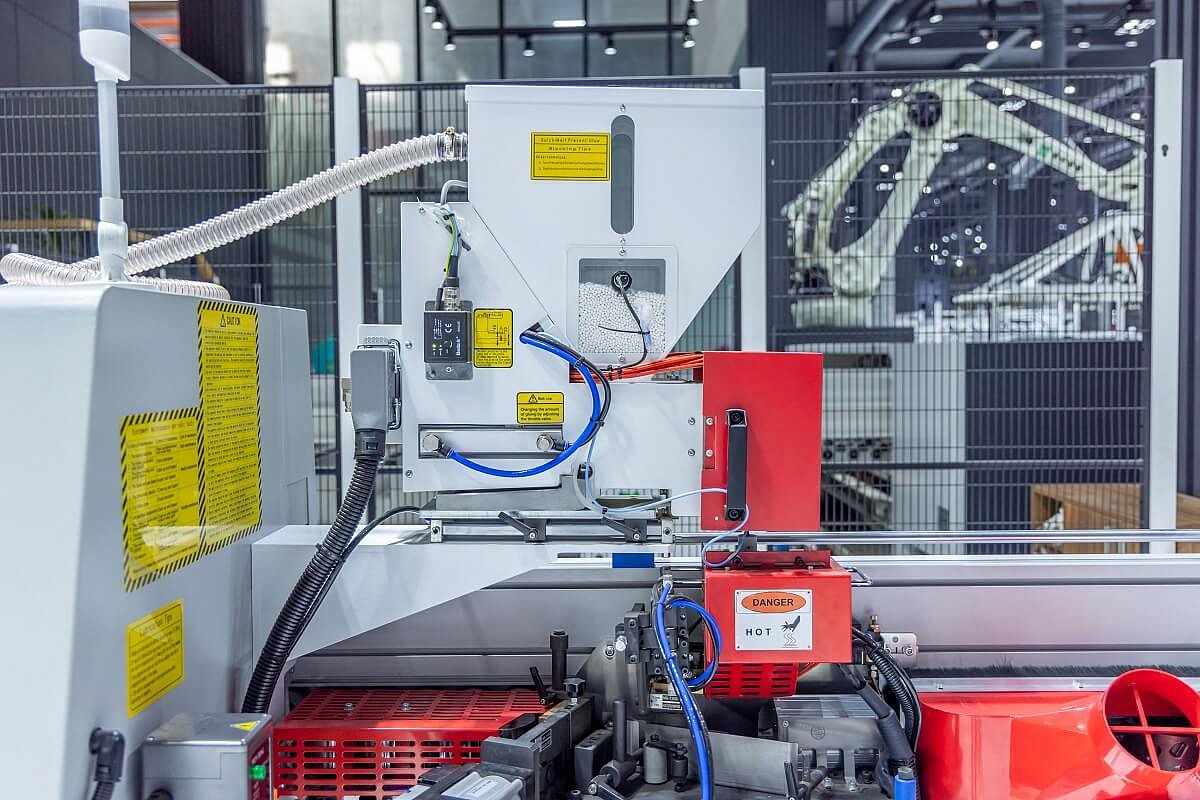

- Автоматическая загрузка клея
Станок оснащен автоматической загрузкой гранулированного EVA клея.
- Внизу в станине станка установлен большой бункер на 25 кг.
- Гранулы транспортируются в верхний бункер с предрасплавом, посредством воздушного потока.
- Встроенный датчик уровня в бункере.
- Предварительная обрезка кромки
Пневмоцилиндр большого диаметра с электрическим переключателем позволяет гильотине обрезать кромочный материал толщиной до 3 мм и предназначен для работы в сменном режиме.
Индивидуальный блок регулировки давления с регулятором и манометром.
Пресс-группа- Один подающий ролик Ø 100 мм и три допрессовочных ролика Ø 70 мм обеспечивают надежную фиксацию кромочного материала на торец заготовки.
- Каждый ролик имеет индивидуальный пневмоцилиндр.
- Два ролика – конусные с противоположным углом наклона для поджима кромки и минимизации клеевого шва.
- Один ролик – цилиндрический для финишного дожима кромки перед обработкой.
- Регулировка с помощью сервопривода для быстрой настройки на толщину кромки для сокращения времени настройки станка и максимального удобства в работе.
- Cпециальные скребки на роликах для удаления остатков клея.
Система автоматической смазкиАвтоматическая система смазки направляющих основных узлов станка:
- узел предварительного фрезерования;
- узел двухмоторной торцовки;
- цепь конвейера.
Расположение на видном месте для визуального контроля уровня жидкости.
Регулировка частоты подачи смазочного материала на агрегаты.

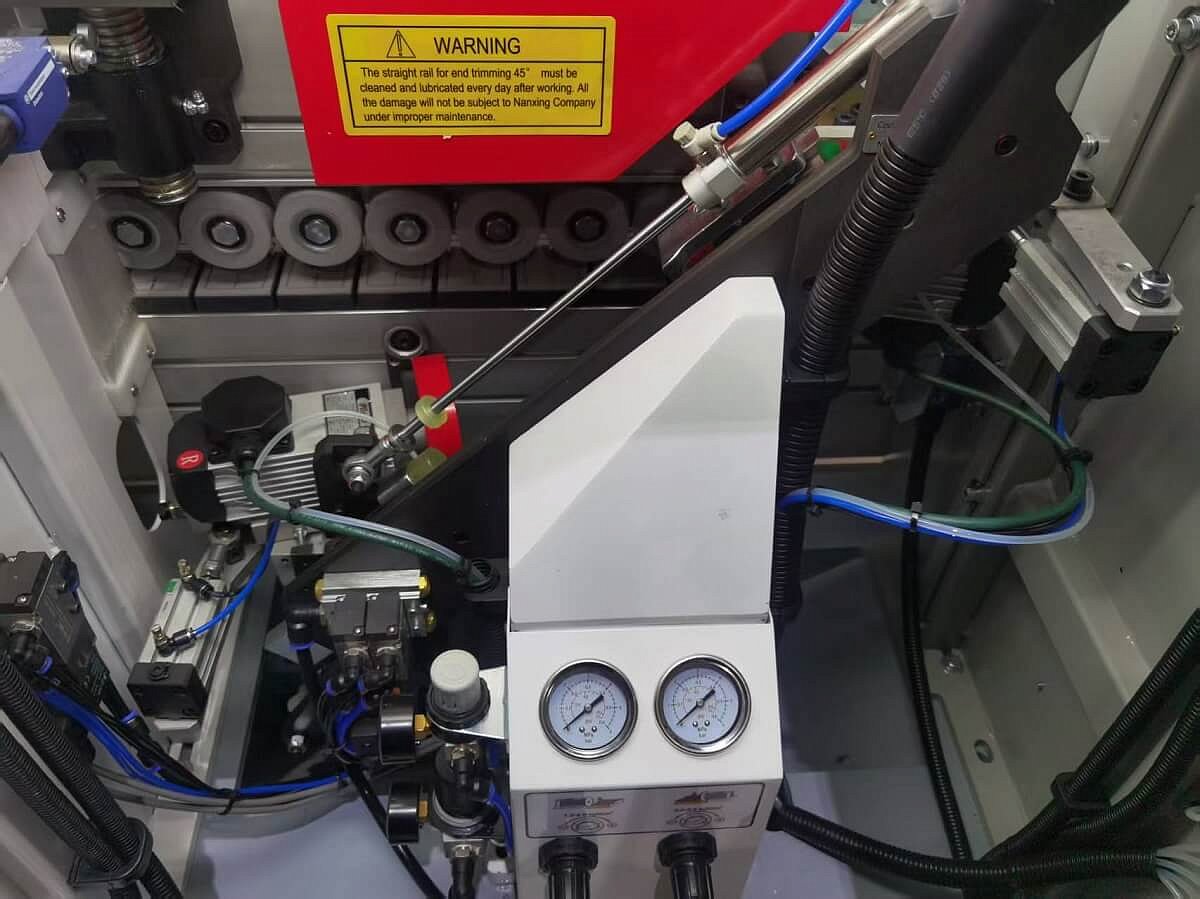

- Узел чистовой торцовки
Предназначен для торцевания переднего и заднего свесов кромочного материала.
- Два независимых двигателя на одной направляющей, расположенной под углом 45°.
- Мощность двигателей: 2 х 0,35 кВт;
- Частота: 200 Гц.
- 2 пилы Ø104 x 22 Z30 расположены под углом 5° к торцам детали.
- Автоматическая смазка направляющих.
- Частотный преобразователь Delta, защита двигателей от перегрузок.
- Узел оснащен системой аспирации.
- Пневматическая регулировка угла наклона с пульта управления.

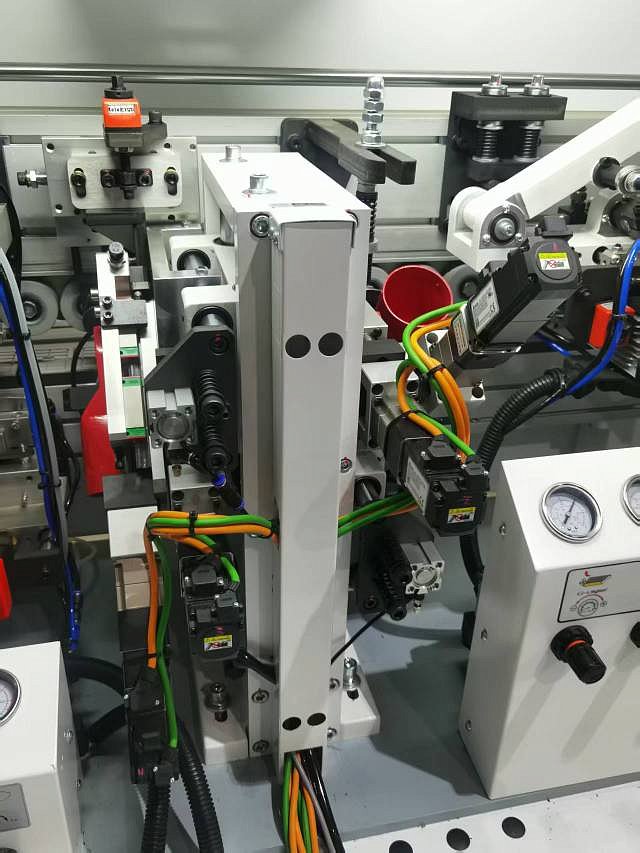

Узел фрезерования свесов SERVO (чистовой)Предназначен для чистового фрезерования верхнего и нижнего свесов кромочного материала.
- Мощность двигателей: 2 х 0,75 кВт;
- Частота: 200 Гц;
- Скорость вращения: 12 000 об/мин.
- Двухосевая регулировка с помощью сервоприводов для быстрой настройки на толщину кромки, сокращения времени настройки станка и максимального удобства в работе.
- Точность позиционирования заготовки за счет копиров.
- Узел оснащен аспирационными патрубками.
- Оснащен мультифрезами R2&R1.
- Узел обкатки углов
Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов).
- Мощность двигателей: 2 х 0,3 кВт;
- Частота: 200 Гц;
- Скорость вращения: 12 000 об/мин.
- Движение за счет пневматических цилиндров.
- Оснащен 2 фрезерными инструментами R2.
- 2-позиционная пневматическая перенастройка.
- Мин. длина заготовки: 200 мм.
- Макс. толщина заготовки: 40 мм.
Узел радиусного циклевания SERVOПредназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
- Двухосевая регулировка с помощью сервоприводов позволяет легко переключаться между кромками разной толщины для сокращения времени настройки станка и максимального удобства в работе.
- Оснащен мультиножами радиусом R2&R1.
- Точность позиционирования заготовки за счет специальных копиров.
- Система охлаждения ножей сжатым воздухом.
- Узел оснащен аспирационными патрубками.
- Узел плоской циклевки
Предназначен для идеальной финишной обработки поверхности заготовки по плоскости.
- Удаляет остатки клея и микросвесы кромки по плоскости.
- Позиционируется с помощью копиров по плоскостям детали.
- Пневматические цилиндры позволяют быстро вводить и выводить узел в рабочее положение.
Полировальный узелУзел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.
- Обеспечение стабильной работы за счет подключения постоянного питания.
- Оснащен 2 двигателями мощностью 0,18 кВт, частота 50 Гц, скорость вращения 1400 об/мин.
Система аспирацииСтанок оборудован продуманной системой аспирации на основных узлах, которая эффективно убирает стружку из зоны обработки.
Сервисный пультПредназначен для настройки станка и позволяет оператору запускать и останавливать станок на любой стадии обработки детали.
- Индикатор состояния
Станок оборудован световым индикатором, который позволяет оператору контролировать его состояние с любого расстояния.
Система безопасностиКонтроль толщины заготовки и расстояния между деталями
Пневматический палец контролирует расстояние между деталями и не позволит подать заготовку раньше времени. Защита узла чистовой торцовки.
Измеритель толщины детали остановит конвейер при подаче заготовки большей толщины. Защита механизмов подачи и прижимной балки.
Путевые точки – контактная навигация заготовок для идеально точной обработки на последующих узлах.
Аварийная кнопка
Расположена в доступной для оператора зоне и позволяет остановить станок при возникновении нештатной ситуации.
- Защитные кожухи
Рабочая зона станка закрыта со всех сторон на 360°. Кожухи оснащены пылезащитными и шумоизоляционными покрытиями.
- Пульт управления
- ПК Управление.
- Отдельно вынесен пульт управления.
- Плоский экран с PC-клавиатурой и мышью.
- Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
- Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
- Возможность сохранения программ обработки.
- Отображение процессов и диагностической информации.
- Электрокомпоненты
- Управление PLC, входное напряжение 380 В, 50 Гц (стандарт).
- Положение заготовки контролируется энкодером.
- Независимые частотные преобразователи на каждый узел с функцией торможения двигателя.
- Большинство используемых электрических компонентов на станке произведены международными брендами для достижения высокого качества и универсальности.
- Каждый провод имеет уникальную метку с кодом, что обеспечивает максимальное удобство при устранении неполадок и онлайн-поддержки.
- Экономия энергии – режим ожидания включается автоматически. Это происходит в соответствии с заранее установленными настройками времени. Вы можете быстро запустить или остановить станок одним кликом.
СтанинаДетали станин изготавливаются из толстостенного проката с использованием лазерной резки. Сборка станины осуществляется на специальном стапеле с применением высокоточных сварочных роботов. После сборки станина проходит операцию термической обработки для снятия внутренних напряжений. Затем, после термообработки, все посадочные поверхности и технологические отверстия обрабатываются на прецизионных портальных станках с ЧПУ за один установ.
Сборочная линияПроцесс сборки – заключительный и чрезвычайно важный этап. Высококвалифицированные инженеры сборочного цеха Nanxing отвечают каждый за свою операцию. Поэтому завод гарантирует высокое качество выпускаемого оборудования.
Контроль качестваЗавод Nanxing — один из немногих заводов в Китае, который имеет собственную лабораторию для контроля качества выпускаемого оборудования. Лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания).
- Доставка:i
- Стоимость ШМР: от 150 000 ₽
