MJ1132F. Форматно-раскроечный станок

MJ1132FФорматно-раскроечный станок

MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
MJ1132F. Форматно-раскроечный станок
Цена:
745 024
Получить предложение
Лизинг 10% первый взнос
Гарантия 2 года
120+ инженеров
Доставка 2-3 дня по РФ
Краткие характеристики

Электроподъем пил

Механический наклон пил

Длина каретки 3200 мм

Полноформатные дополнительные столы

МодельMJ1132F
Макс. длина пропила, мм 3100
Макс. высота пильного диска (диаметр диска 350 мм), мм 0°:100 мм; 45°:70 мм
Двигатель основной пилы:
Мощность, кВт 5.5
Скорость вращения, об/мин 3800 / 5200
Диаметры пильного диска внешний / посадочный, мм 300 - 350 / 30
Подрезной узел:
Мощность, кВт 1.1
Скорость вращения, об/мин 9000
Диаметры пильного диска внешний / посадочный, мм 120 / 22
Диаметр патрубка стружкоприемника с пильного узла / с верхнего кожуха, мм 120 / 80
Угол наклона пильного узла, ° 0 - 45
Требования по электричеству 380 В; 50 Гц
Требования по воздуху, МПа (для опций): 0.7
Суммарная мощность, кВт 6.6
Габаритные установочные размеры, мм 3300 х 3370 х 1200
Масса, кг 1000

НАЗНАЧЕНИЕ:

Предназначен для раскроя листового материала.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.



- Легкое скольжение за счет роликовой каретки;
- Подъем и опускание пильных агрегатов посредством электродвигателей;
- Пильный узел наклоняемый до 45°;
- Скорость вращения основного пильного диска регулируемая до 5200 об/мин;
- Максимальная длина реза 3100 мм;
- Основной рабочий стол литой, с высококачественной обработкой поверхности, что гарантирует повышенную износостойкость, сохранение целостности поверхности раскраиваемого материала и привлекательный внешний вид станка.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

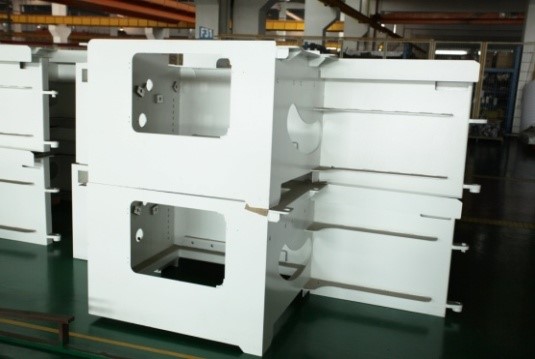

СТАНИНА


Массивная сварная станина, которая подвергается термообработке, для обеспечения стабильности и прочности конструкции. Гарантия соблюдения геометрии на весь срок службы станка.

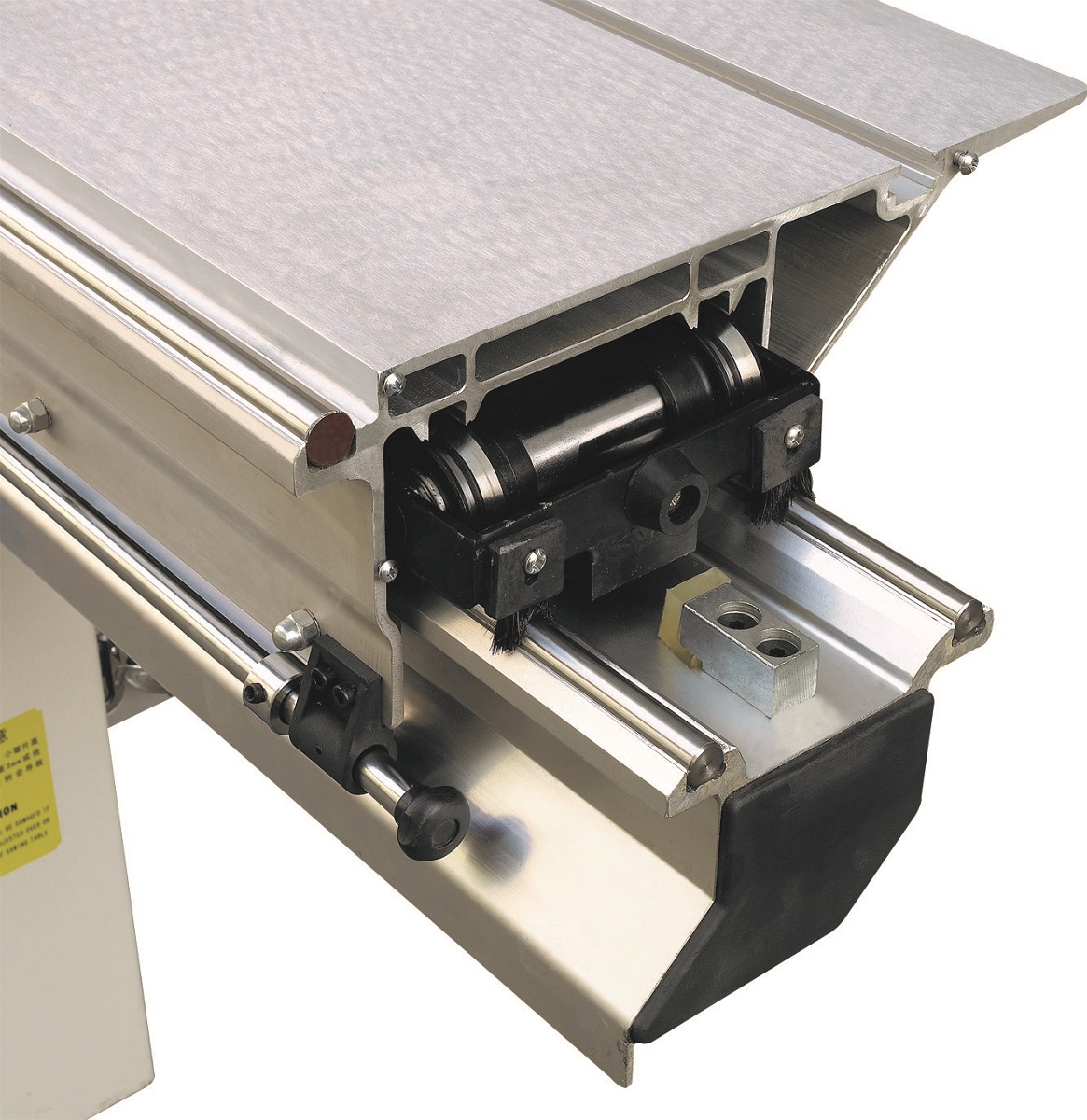

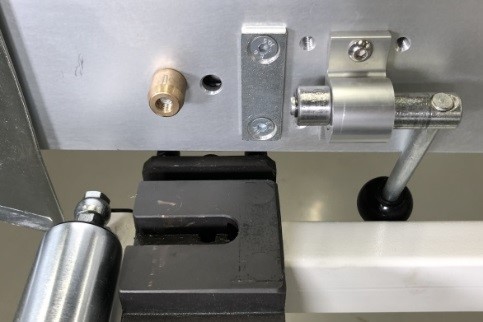

КОНСТРУКЦИЯ КАРЕТКИ


Линейные круглые направляющие и роликовая конструкция удержания и перемещения каретки обеспечивает плавное скольжение и высокую точность даже после длительной эксплуатации.
Каретка из анодированного алюминия позволяет избежать царапин на материале.

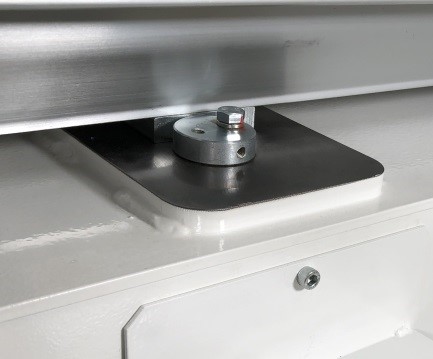

Легкий монтаж и настройка обеспечиваются за счет выфрезерованных площадок на станине.

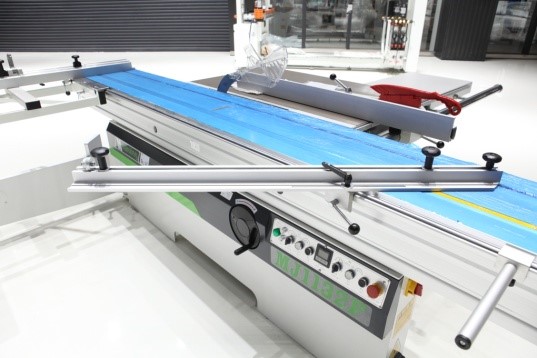

УСТРОЙСТВО ДЛЯ УГЛОВЫХ РЕЗОВ


Основная линейка на станке жестко-фиксированная, поэтому линейка для пиления деталей под углом находится в задней части каретки.
Специальная закладная линейка в выфрезерованной плоскости каретки и выставленное место крепления самой линейки позволяет добиться высокой точности.

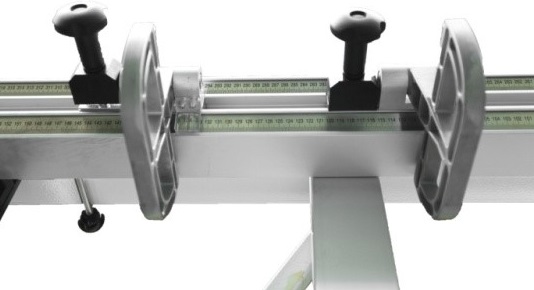

ТЕЛЕСКОПИЧЕСКАЯ ЛИНЕЙКА


Линейка фиксируется жестко, устанавливается в специальные профрезерованные места, что позволяет быстрой монтировать и демонтировать ее в процессе эксплуатации, а так же выдерживать геометрию раскраиваемого изделия достаточно долго без дополнительных подстроек.
На линейке 2 перемещаемых упора. Упоры легкие, сделаны на высокоточном оборудовании, за счет этого плавно и быстро скользят по линейке. Длина выдвигаемой телескопической линейки до 3100 мм.

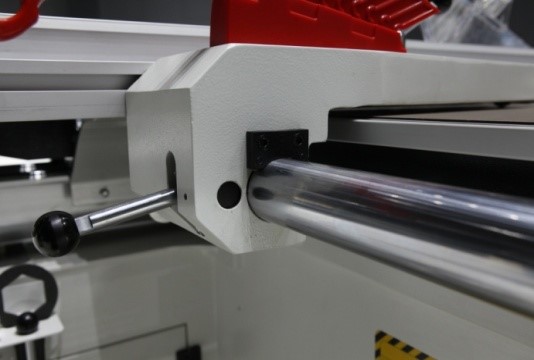

ПАРАЛЛЕЛЬНЫЙ УПОР


Перемещение параллельного упора по хромированной цилиндрической направляющей. За счет высокого качества изготовления - скольжение упора плавное и легкое.

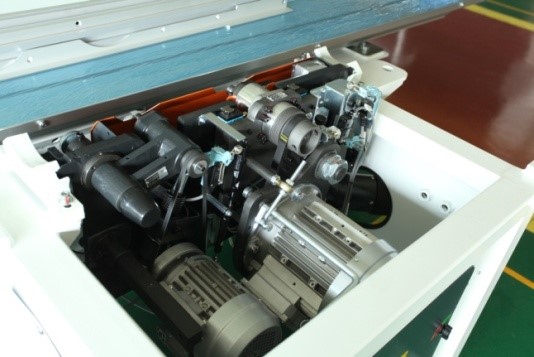

ПИЛЬНЫЙ УЗЕЛ


Литая конструкция пильного узла и высокая мощность двигателей гарантирует высокое качество распила материалов различной твердости;
Основная пила: 3800 / 5200 об/мин., 5.5 кВт
Подрезная пила: 9000 об/мин., 1.1 кВт

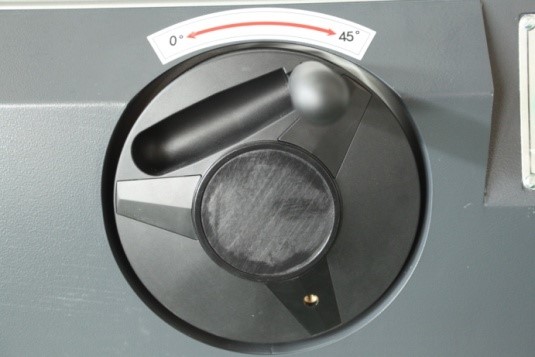

УСТРОЙСТВО НАКЛОНА ПИЛЬНОГО УЗЛА 0 - 45°


Простой и удобный маховик для ручной настройки.
При 0° высота реза: 100 мм
При 45° высота реза: 70 мм.
Электронный визуализатор наклона на панели управления и магнитная линейка на направляющей пильного узла, для выставления точного и необходимого градуса при пилении под углом.

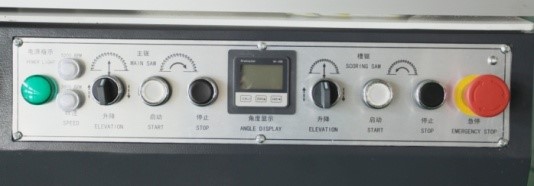

ПАНЕЛЬ УПРАВЛЕНИЯ


Простая и понятная панель управления находится с фронтальной стороны под удобным углом наклона для оператора станка.

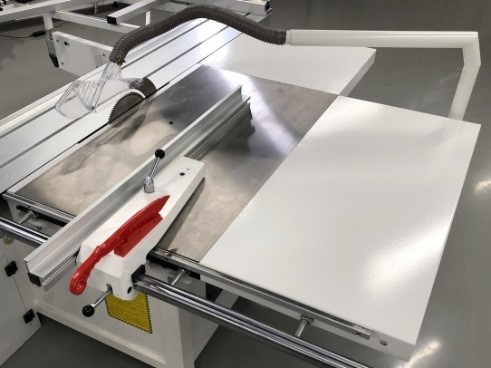

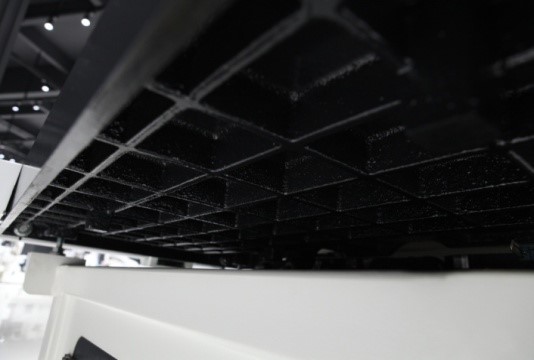

ОСНОВНОЙ И ДОПОЛНИТЕЛЬНЫЕ РАБОЧИЕ СТОЛЫ


Основной рабочий стол литой, размером 1250 х 730 мм. Максимальная ширина реза по параллельному упору - 1300 мм.
Для простой смены основной пилы в основном рабочем столе имеется отверстие, куда вставляется специальный стопор, чтобы зафиксировать вал. В таком случае нужен всего один ключ для скручивания фиксирующей гайки пилы, что обеспечивает безопасность оператора.
Стол по ширине раскроя 1250 х 600 мм, стол на выгрузке 720 х 630 мм.

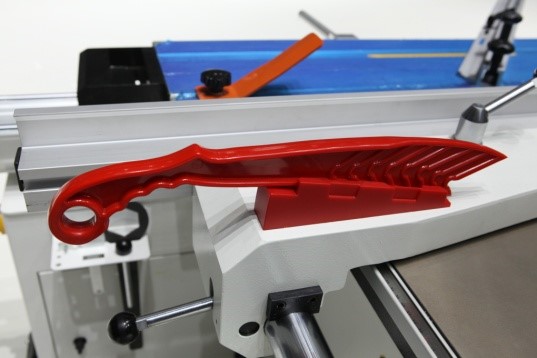

ТОЛКАТЕЛЬ ЗАГОТОВОК


Важное устройство для безопасного пиления узких заготовок.




ПЫЛЕУДАЛЕНИЕ

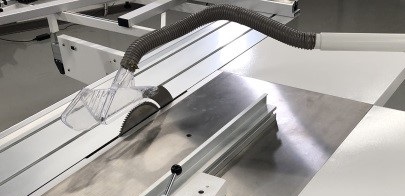

Верхний аспирационный кожух на расклинивающем ноже. Достаточное простое решение для пылеудаления (выход аспирации Ø 100 мм)

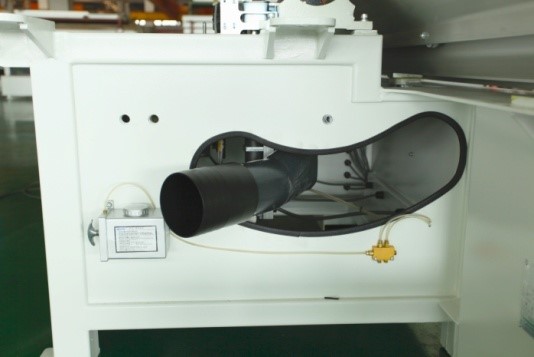

На пильном узле так же установлена конструкция для более эффективного пылеудаления Ø 120 мм.

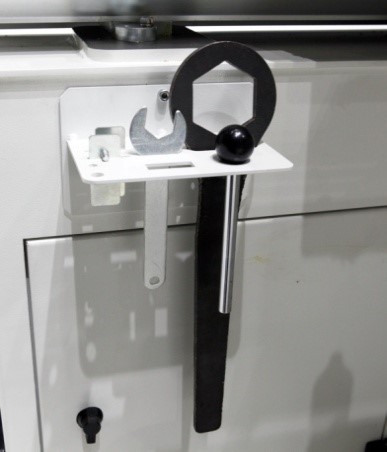

ДЕРЖАТЕЛЬ ИНСТРУМЕНТА


Специальная площадка на станине с задней стороны, в которой размещается весь необходимый инструмент для обслуживания станка во время эксплуатации.

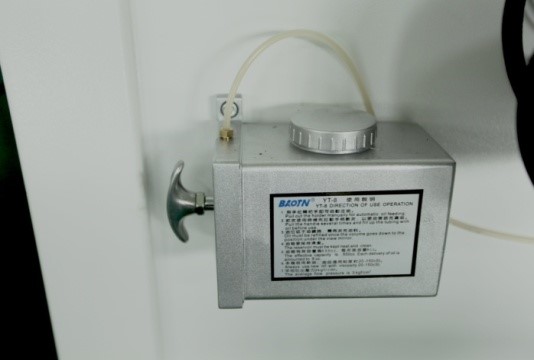

СИСТЕМА СМАЗКИ


Смазка подается на направляющие подъема и опускания пильного узла.

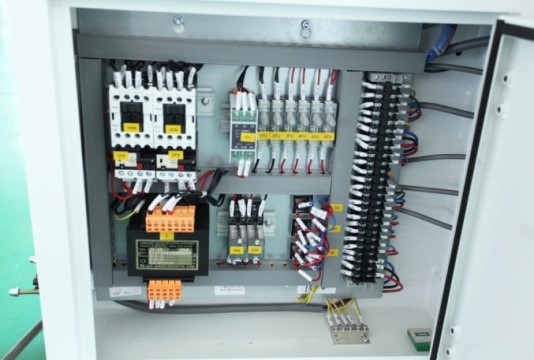

ШКАФ УПРАВЛЕНИЯ


Компактный и простой.
Все основные электрокомпоненты известных производителей Shneider, CHINT и пр.

ГАРАНТИЯ:

Компания Nanxing уверена в качестве своей продукции, в связи с этим мы предоставляем покупателям 24 месяца гарантии на весь модельный ряд в нашем каталоге станков и дополнительного оборудования.

24месяца гарантии


СЕРВИС:

Сервисное обслуживание включает в себя:

  • диагностику и дистанционную диагностику
  • регламентные работы
  • ремонт, настройку и наладку оборудования

Наши специалисты будут на вашем производстве в течение 48 часов после обращения по телефону в Москве: +7 495 146 89 39
