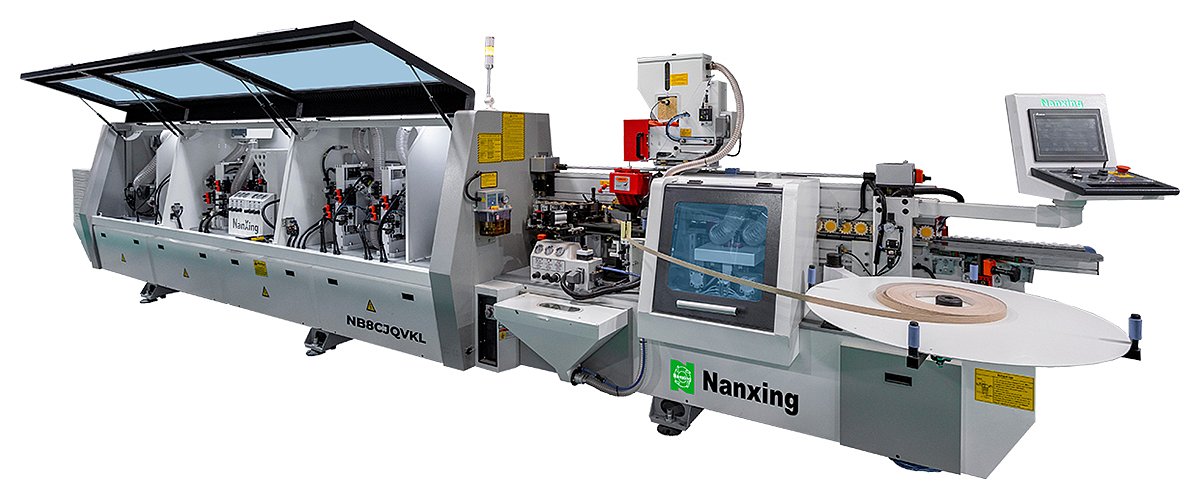

NB8CJQVKL. Автоматический кромкооблицовочный станок
- Толщина кромки:0,4 - 3 мм
- Скорость подачи:16 / 20 / 24 м/мин
- Общая мощность:27,2 кВт
- Вес:2980 кг
| Модель | NB8СJQVKL |
| Длина заготовки, мм | ≥ 120 (≥ 200 ROUND) |
| Ширина заготовки, мм | ≥ 85 |
| Минимальные размеры заготовки, мм | 120 x 85, 120 x 120 |
| Толщина заготовки, мм | 9 - 60 |
| Толщина кромки, мм | 0.4 - 3 |
| Скорость подачи, м/мин | 16 / 20 / 24 |
| Параметры электросети, В / Гц | 380 / 50 |
| Давление сжатого воздуха, МПа | 0.7 |
| Аспирационные выходы, мм | Ø 125 x 6 |
| Общая мощность, кВт | 27.2 |
| Габаритные размеры, мм | |
| Длина, мм | 8260 |
| Ширина, мм | 1050 |
| Высота, мм | 1650 |
| Вес, кг | 2980 |
НАЗНАЧЕНИЕ:
Кромкооблицовочный станок NB8CJQVKL предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется на средних и крупных мебельных и столярных производствах для изготовления корпусной мебели и дверей.
СХЕМЫ ОБРАБОТКИ:
Прижимная балкаАлюминиевая прижимная балка изготовлена из усиленного многокамерного профиля высокой жесткости.
Высота прижимной балки настраивается автоматически электроприводом в зависимости от толщины детали. Толщина задается с пульта управления.
Резиновые роликиРезиновые ролики имеют малый шаг и большую площадь контакта, благодаря этому плотно прижимают заготовки, обеспечивая их перемещение без смещения и точность обработки кромки.
- Конвейер
Круглая направляющая конвейера закалена и имеет высокую твердость и износостойкость. Основание башмака конвейера примыкает к направляющей практически без зазоров, гарантируя плавность и ровность хода. Посадочное место для направляющей фрезеруется на прецизионных станках с ЧПУ, поэтому её срок службы практически не ограничен.
- Телескопическая опора
Поддерживающая телескопическая опора с роликами выдвигается до 600 мм и позволяет обрабатывать детали с большим свесом.
- Направляющая линейка
Направляющая линейка изготовлена из стальной пластины большой толщины и крепится к станине станка с помощью массивного и жесткого кронштейна, что обеспечивает стабильность позиционирования заготовки.
- Мощный двигатель
Станок оснащен мощным двигателем с редуктором, который обеспечивает плавную и равномерную подачу тяжелых и длинных заготовок. Стабильность работы узла подачи также обеспечивается системой плавного пуска и электротормоза двигателя в случае аварийной остановки.
- Разделяющая и очищающая жидкости
- Разделяющая жидкость исключает налипание клея на поверхность панели. Находиться перед узлом предварительного фрезерования.
- Очищающая жидкость эффективно очищает поверхность обработанной кромки. Находиться перед полировкой.
- 2 форсунки одновременно наносят жидкость сверху и снизу заготовки.
- Регулировка подачи необходимого количества жидкости.
- Узел предварительного фрезерования
Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали.
- Две фрезы с алмазными ножами Ø125 x 30 H63 мм Z3+3.
- Два двигателя противоположного вращения с автоматическим подводом / отводом в зону обработки убавляются с помощью пневмоцилиндра.
- Мощность двигателей: 2 x 3,7 кВт
- Частота: 150 Гц
- Скорость вращения: 9000 об/мин
- Направляющие HIWIN с автоматической системой смазки.
- Регулировка по высоте, позволяет максимально использовать весь ресурс инструмента.
- Узел размещен в специальном кожухе. Он убирает лишние шумы защищает от пыли.
- Подогрев торца заготовки
Инфракрасная лампа с рабочей температурой около 300° прогревает торец детали для наилучшего приклеивания кромки. Особенно актуально в зимний период.
- Предварительная обрезка кромки
Пневмоцилиндр большого диаметра с электрическим переключателем позволяет гильотине обрезать кромочный материал толщиной до 3 мм и предназначен для работы в сменном режиме.
Индивидуальный блок регулировки давления с регулятором и манометром.
- Верхняя клеевая ванна с предплавителем
Система предварительного расплава имеет высокую скорость нагрева, оснащена бункером для непрерывной подачи в клеевую ванну, которая расположена сверху клеенаносящего ролика.
- Верхний клеевой бункер объемом около 10 л.
- Подача необходимой дозировки клея осуществляется с помощью пневмо-шторки.
- Контроль подачи клея с помощью специального датчика.
- Визуальная индикация наполнения бункера.
- Регулировка температуры в предплавителе и клеевой ванне с пульта управления.
- Быстросменная верхняя клеевая ванна.
- Возможность установки клеевой ванны для использования PUR-клея.
- Двигатель привода подачи кромки, клеевого вала и большого прижимного ролика.
- Автоматическая загрузка клея
Станок оснащен автоматической загрузкой гранулированного клея.
Нижний бункер объемом 25 кг расположен внутри станины станка. Гранулы клея транспортируются в верхний бункер с предрасплавом с помощью воздушного потока.
Встроенный датчик уровня в бункере.
- Пресс-группа
- Приводной ролик диаметром 100 мм охлаждает кромку после нанесения клея. Скорость вращения синхронизирована со скоростью подачи конвейера.
- 4 стальных дожимных ролика диаметром 70 мм.
- Каждый ролик имеет индивидуальный пневмоцилиндр.
- Два ролика – конусные с противоположным углом наклона для поджима кромки и минимизации клеевого шва.
- Два ролика – цилиндрические для финишного дожима кромки перед обработкой.
- Cпециальные скребки на роликах для удаления остатков клея.
- Система автоматической смазки
Станок оснащен системой автоматической подачи масла на все необходимые узлы, что исключает необходимость в дополнительном обслуживании и снижает время простоев.
Узлы подачи масла:
- узел прифуговки;
- узел чистовой торцовки;
- цепь конвейера.
- Узел чистовой торцовки
Предназначен для торцевания переднего и заднего свесов кромочного материала.
- Два независимых двигателя на одной направляющей, расположенной под углом 45°.
- Мощность двигателей: 2 х 0,35 кВт;
- Частота: 200 Гц.
- 2 пилы Ø105 х 22 Z24 расположены под углом 5° к торцам детали.
- Автоматическая смазка направляющих.
- Частотный преобразователь Delta, защита двигателей от перегрузок.
- Узел оснащен системой аспирации.
- I Узел фрезерования свесов (чистовой)
Предназначен для чистового фрезерования верхнего и нижнего свесов кромочного материала.
- Мощность двигателей: 2 х 0,75 кВт;
- Частота: 200 Гц;
- Скорость вращения: 12 000 об/мин.
- Точность позиционирования заготовки за счет копиров большого диаметра по плоскости сверху и снизу и круглых конусных копиров в торец заготовки.
- В базовой комплектации фрезы R2 Ø69 х Ø16 H13 Z6.
- Узел оснащен аспирационными патрубками.
- II Узел фрезерования свесов (чистовой)
Предназначен для чистового фрезерования верхнего и нижнего свесов кромочного материала.
- Мощность двигателей: 2 х 0,5 кВт;
- Частота: 200 Гц;
- Скорость вращения: 12 000 об/мин.
- Точность позиционирования заготовки за счет копиров большого диаметра по плоскости сверху и снизу и круглых конусных копиров в торец заготовки.
- В базовой комплектации фрезы R1 Ø69 х Ø16 H13 Z6.
- Узел оснащен аспирационными патрубками.
- Узел обкатки углов
Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов).
- Мощность двигателей: 2 х 0,3 кВт;
- Частота: 200 Гц;
- Скорость вращения: 12 000 об/мин.
- Движение за счет пневматических цилиндров.
- Узел обкатки регулируется автоматически с помощью электродатчика.
- Оснащен 2 фрезерными инструментами Ø70 х Ø16 R2 Z3.
- Узел оснащен аспирационными патрубками.
- Мин. длина заготовки: 200 мм.
- Макс. толщина заготовки: 40 мм.
- I Узел радиусного циклевания
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
- Точность позиционирования заготовки за счет копиров большого диаметра по плоскости сверху и снизу и конусных копиров по торцу заготовки.
- Ножи радиусом R2.
- Система охлаждения ножей сжатым воздухом.
- Узел оснащен аспирационными патрубками.
- Ящик для обрезков кромки.
- II Узел радиусного циклевания
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
- Точность позиционирования заготовки за счет копиров большого диаметра по плоскости сверху и снизу и конусных копиров по торцу заготовки.
- Ножи радиусом R1.
- Система охлаждения ножей сжатым воздухом.
- Узел оснащен аспирационными патрубками.
- Ящик для обрезков кромки.
- Узел плоского циклевания
Предназначен для идеальной финишной обработки поверхности заготовки по плоскости.
- За счет двух четырехсторонних пластин с плоским сечением ножа, расположенных сверху и снизу заготовки, убирает остатки клея и подчищает от микронеровностей.
- Позиционируется с помощью копиров по плоскостям детали.
- Пневматические цилиндры позволяют быстро вводить и выводить узел в рабочее положение.
- Узел полировки с осцилляцией
Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.
- Оснащен приводом (осцилляцией). Полировальные круги не только вращаются, но и перемещаются вперед и назад. Это позволяет максимально обеспечить очистку обработанной поверхности.
- Оснащен 2 двигателями мощностью 0,37 кВт.
- Автоматическая перенастройка на 4 толщины кромки
Технология Quick SET Автоматическая перенастройка узла на 4 толщины кромки – быстрое и удобное позиционирование узлов чистового фрезерования и радиусной цикли в рабочей зоне с пульта управления.
Система аспирацииСтанок оборудован продуманной системой аспирации на основных узлах, которая эффективно убирает стружку из зоны обработки.
- Сервисный пульт
Предназначен для настройки станка и позволяет оператору запускать и останавливать станок на любой стадии обработки детали.
- Индикатор состояния
Станок оборудован световым индикатором, который позволяет оператору контролировать его состояние с любого расстояния.
- Система безопасности
Контроль толщины заготовки и расстояния между деталями
Пневматический палец контролирует расстояние между деталями и не позволит подать заготовку раньше времени. Защита узла чистовой торцовки.
Измеритель толщины детали остановит конвейер при подаче заготовки большей толщины. Защита механизмов подачи и прижимной балки.
Путевые точки – контактная навигация заготовок для идеально точной обработки на последующих узлах.
Аварийная кнопка
Расположена в доступной для оператора зоне и позволяет остановить станок при возникновении нештатной ситуации.
- Защитные кожухи
Рабочая зона станка закрыта со всех сторон на 360°. Кожухи оснащены пылезащитными и шумоизоляционными покрытиями.
Пульт управления- Пульт управления с 7" сенсорным дисплеем и удобным расположением;
- Пульт управления русифицирован;
- Отображение процессов и диагностической информации;
- Оперативное решение проблем с помощью кодов ошибок;
- Отчет о производстве: учет метража кромки.
- Электрокомпоненты
- Управление PLC, входное напряжение 380 В, 50 Гц (стандарт).
- Положение заготовки контролируется энкодером.
- Независимые частотные преобразователи на каждый узел с функцией торможения двигателя.
- Большинство используемых электрических компонентов на станке произведены международными брендами для достижения высокого качества и универсальности.
- Каждый провод имеет уникальную метку с кодом, что обеспечивает максимальное удобство при устранении неполадок и онлайн-поддержки.
- Экономия энергии – режим ожидания включается автоматически. Это происходит в соответствии с заранее установленными настройками времени. Вы можете быстро запустить или остановить станок одним кликом.
СтанинаДетали станин изготавливаются из толстостенного проката с использованием лазерной резки. Сборка станины осуществляется на специальном стапеле с применением высокоточных сварочных роботов. После сборки станина проходит операцию термической обработки для снятия внутренних напряжений. Затем, после термообработки, все посадочные поверхности и технологические отверстия обрабатываются на прецизионных портальных станках с ЧПУ за один установ.
Сборочная линияПроцесс сборки – заключительный и чрезвычайно важный этап. Высококвалифицированные инженеры сборочного цеха Nanxing отвечают каждый за свою операцию. Поэтому завод гарантирует высокое качество выпускаемого оборудования.
Контроль качестваЗавод Nanxing — один из немногих заводов в Китае, который имеет собственную лабораторию для контроля качества выпускаемого оборудования. Лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания).
