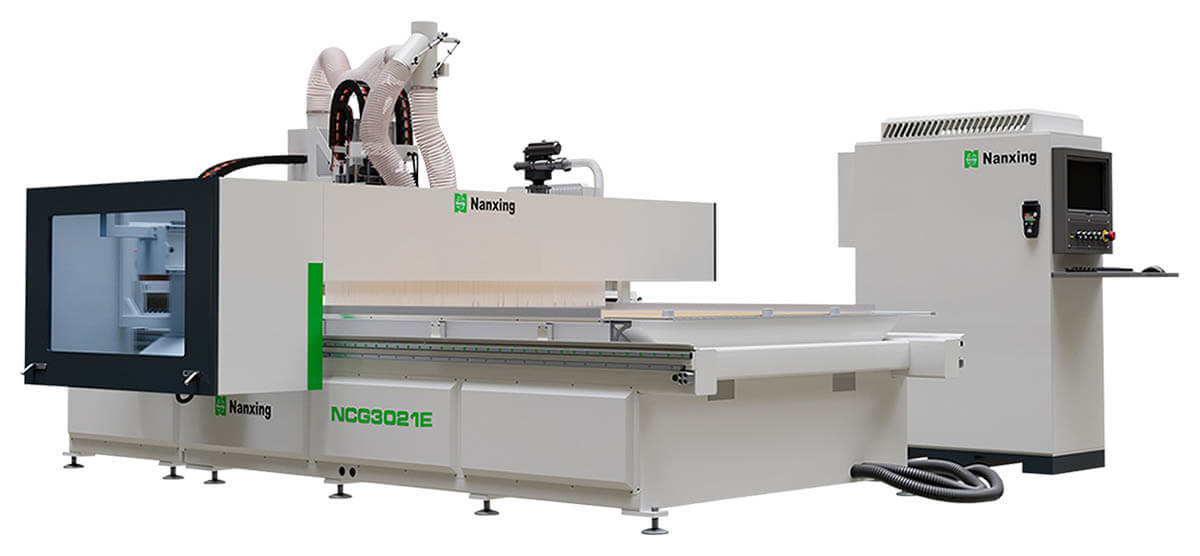

NCG3021E. Обрабатывающий центр с ЧПУ
Портал
Портал

Компактные ребра жесткости обеспечивают высокую прочность и устойчивость, что позволяет получить высокое качество обработки и обеспечивает длительный срок службы.

Рабочий стол
Рабочий стол

Разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, а пазы на поверхности обеспечивают эффективную работу вакуумной системы.

Вакуумный насос
Вакуумный насос

Вакуумный насос воздушного охлаждения мощностью 7,5 кВт, пропускной способностью всасывания 300 м3/ч и давлением 0,5 кг/см2.

Автоматическая смазка
Автоматическая смазка

Автоматическая система смазки направляющих снижает износ, риск повреждения, а также время на обслуживание станка.

Перемещение по осям
Перемещение по осям

Перемещение по оси X осуществляется с помощью зубчатой рейки с шестерней, а по осям Y, Z - с помощью шарико-винтовой пары с мелкой резьбой.

Сервомоторы
Сервомоторы

Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами.

Главный шпиндель
Главный шпиндель

Итальянский шпиндель с воздушным охлаждением, мощностью 9 кВт, скоростью вращения до 24 000 об/мин обеспечивает высокую мощность и точность обработки.

Сверлильный блок на 21 шпиндель (опция)
Сверлильный блок на 21 шпиндель (опция)

Полностью закрытый обрабатывающий блок на 21 вертикальное сверло со скорость вращения до 4000 об/мин. Каждое сверло управляется индивидуально.

Сверлильный блок на 10 шпинделей (опция)
Сверлильный блок на 10 шпинделей (опция)

Полностью закрытый обрабатывающий блок на 10 вертикальных свёрл со скорость вращения до 4000 об/мин. Каждое сверло управляется индивидуально.

Разгрузочный толкатель / очистка стола (пылесос)
Разгрузочный толкатель / очистка стола (пылесос)

Разгрузочный толкатель с пылесборником предназначен для удаления обрезков, остающихся на рабочем столе станка.

Магазин автоматической смены инструментов
Магазин автоматической смены инструментов

12-позиционный линейный магазин исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени.

Боковые пневмоупоры
Боковые пневмоупоры

На каждой стороне оси Х расположено по два упора для базирования заготовок, которые автоматически поднимаются пневматическими цилиндрами.

Стол автоматической выгрузки
Стол автоматической выгрузки

Предназначен для приемки деталей после обработки, оснащён оптическим датчиком наличия деталей в зоне разгрузки и системой пылеудаления.

Защитные кабелеукладчики
Защитные кабелеукладчики

Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по осям.

Пульт ручного управления
Пульт ручного управления

Пульт управления используется для удобства настройки станка в ручном режиме.

Электрооборудование
Электрооборудование

Включает в себя: промышленный ПК с OC Windows, систему управления Syntec и отдельный шкаф управления с электрокомпонентами от известных мировых производителей.

Станина
Станина

Станина изготавливается из толстостенного проката с использованием лазерной резки. Сборка осуществляется на специальном стапеле с применением сварочных роботов.

Сборочная линия
Сборочная линия

Процесс сборки – заключительный и важный этап. Каждый инженер сборочного цеха отвечает за свою операцию, что гарантирует высокое качество оборудования.

NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ
Портал
Рабочий стол
Вакуумный насос
Автоматическая смазка
Перемещение по осям
Сервомоторы
Главный шпиндель
Сверлильный блок на 21 шпиндель (опция)
Сверлильный блок на 10 шпинделей (опция)
Разгрузочный толкатель / очистка стола (пылесос)
Магазин автоматической смены инструментов
Боковые пневмоупоры
Стол автоматической выгрузки
Защитные кабелеукладчики
Пульт ручного управления
Электрооборудование
Станина
Сборочная линия
NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ
NCG3021E. Обрабатывающий центр с ЧПУ

NCG3021E. Обрабатывающий центр с ЧПУ

0 отзывов
  • Стойка TPA
  • Ручная загрузка и автоматическая выгрузка
  • Магазин автоматической смены инструмента на 12 позиций (линейный)
  • Фрезерный шпиндель 12 кВт, 24 000 об/мин
  • Макс. скорость перемещения X / Y / Z:
    100 / 100 / 20 м/мин
  • Тип патрона:
    ISO 30
  • Вертикальных свёрл:
    10 (21) шт.
  • Вес:
    4000 кг
МодельNCG3021E
Размер стола, мм 3100 x 2100
Макс. скорости перемещения по осям X / Y / Z, м/мин 100 / 100 / 20
Система управления TPA
Рабочий диапазон ось X / Y / Z, мм 3100 / 2100 / 200
Основной шпиндель
Мощность, кВт 12
Тип патрона ISO 30
Скорость вращения, об/мин 24 000
Тип цанги ER32
Магазин автоматической смены инструмента 12 позиций, линейный
Сверлильная голова
Мощность, кВт 2.5
Скорость вращения, об/мин 4000
Вертикальных свёрл, шт. 10 (21)
Макс. диаметр рассверливаемого отверстия, мм 35
Вакуумный насос
Количество, шт. 2
Мощность, кВт 7.5
Пропускная способность всасывания, м3/час 2 x 250
Пылеудаление
Выходы, мм 1 x 150, 3 x 125
Скорость потока, м/с 30
Общая мощность, кВт 34
Габаритные размеры, мм
Длина, мм 4800
Ширина, мм 3350
Высота, мм 2500
Вес, кг 4000
-11%
4 130 180 ₽
4 653 200 ₽
Срок поставки: июль 2024 г.
