NCG3021. Обрабатывающий центр с ЧПУ
    Портал
    Портал

    Компактные ребра жесткости обеспечивают высокую прочность и устойчивость, что позволяет получить высокое качество обработки и обеспечивает длительный срок службы.

    Толкатель
    Толкатель

    Предназначен для автоматического проталкивания плиты после нанесения маркировки, осуществляя одновременно с вакуумными присосками перемещение в зону обработки.

    Рабочий стол
    Рабочий стол

    Разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, а пазы на поверхности обеспечивают эффективную работу вакуумной системы.

    Вакуумный насос
    Вакуумный насос

    Вакуумный насос воздушного охлаждения мощностью 7,5 кВт, пропускной способностью всасывания 250 м3/ч и давлением 0,5 кг/см2.

    Автоматическая смазка
    Автоматическая смазка

    Автоматическая система смазки направляющих снижает износ, риск повреждения, а также время на обслуживание станка.

    Перемещение по осям
    Перемещение по осям

    Перемещение по осям X, Y осуществляется с помощью зубчатой рейки с шестерней, а по оси Z - с помощью шарико-винтовой пары с мелкой резьбой.

    Сервомоторы
    Сервомоторы

    Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами.

    Главный шпиндель
    Главный шпиндель

    Итальянский шпиндель с воздушным охлаждением, мощностью 12 кВт, скоростью вращения до 24 000 об/мин обеспечивает высокую мощность и точность обработки.

    Сверлильный блок
    Сверлильный блок

    Полностью закрытый обрабатывающий блок на 10 вертикальных свёрл со скорость вращения до 4000 об/мин. Каждое сверло управляется индивидуально.

    Магазин автоматической смены инструментов
    Магазин автоматической смены инструментов

    12-позиционный магазин с сервоприводом исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени.

    Боковые пневмоупоры
    Боковые пневмоупоры

    На каждой стороне оси Х расположено по два упора для базирования заготовок, которые автоматически поднимаются пневматическими цилиндрами.

    Устройство автоматической калибровки инструмента
    Устройство автоматической калибровки инструмента

    Датчик осуществляет автоматическое измерение и калибровку инструмента, что значительно ускоряет производственный процесс и исключает ошибку оператора.

    Защитные кабелеукладчики
    Защитные кабелеукладчики

    Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по осям.

    Пульт ручного управления
    Пульт ручного управления

    Пульт управления используется для удобства настройки станка в ручном режиме.

    Световая индикация рабочих режимов
    Световая индикация рабочих режимов

    Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки.

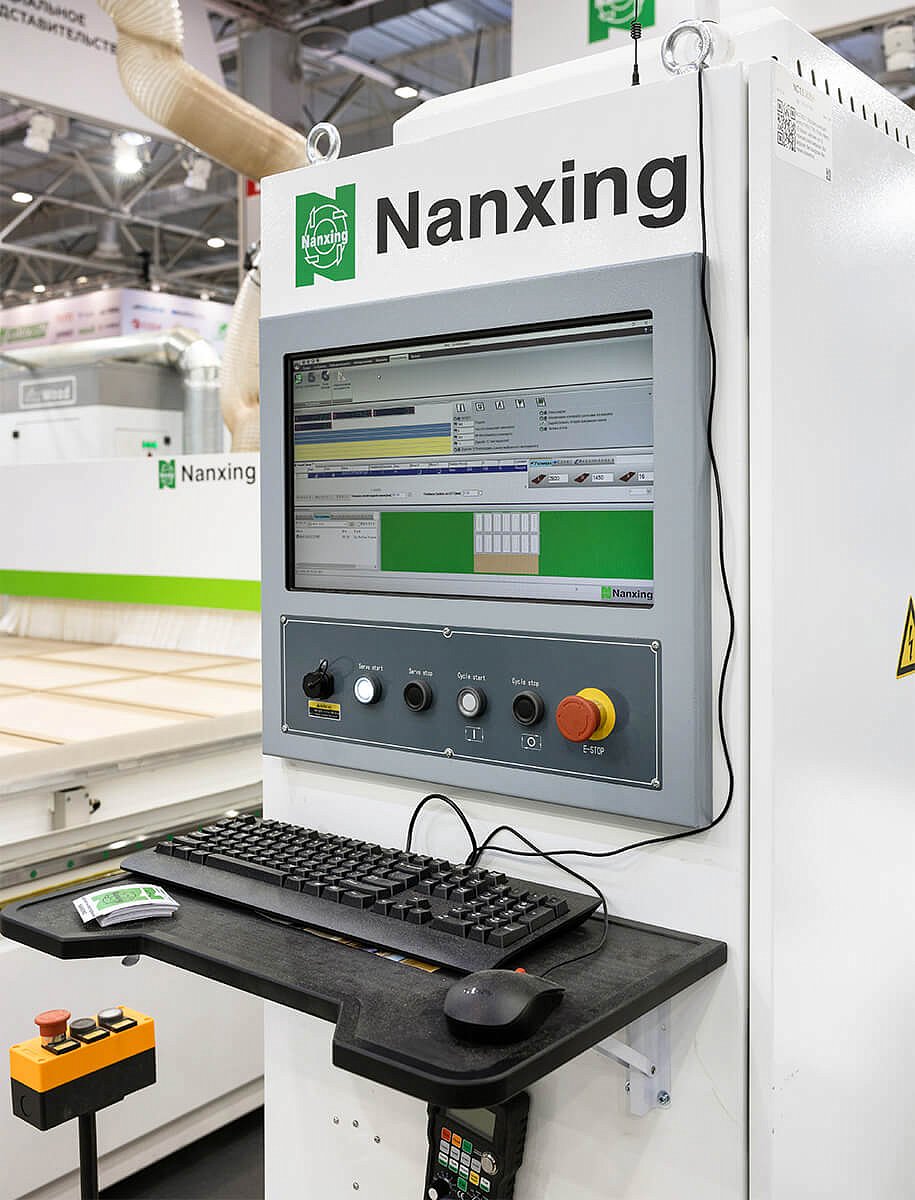

    Электрооборудование
    Электрооборудование

    Включает в себя: промышленный ПК с OC Windows, систему управления Syntec и отдельный шкаф управления с электрокомпонентами от известных мировых производителей.

    Станина
    Станина

    Станина изготавливается из толстостенного проката с использованием лазерной резки. Сборка осуществляется на специальном стапеле с применением сварочных роботов.

    Сборочная линия
    Сборочная линия

    Процесс сборки – заключительный и важный этап. Каждый инженер сборочного цеха отвечает за свою операцию, что гарантирует высокое качество оборудования.

    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    Портал
    Толкатель
    Рабочий стол
    Вакуумный насос
    Автоматическая смазка
    Перемещение по осям
    Сервомоторы
    Главный шпиндель
    Сверлильный блок
    Магазин автоматической смены инструментов
    Боковые пневмоупоры
    Устройство автоматической калибровки инструмента
    Защитные кабелеукладчики
    Пульт ручного управления
    Световая индикация рабочих режимов
    Электрооборудование
    Станина
    Сборочная линия
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ
    NCG3021. Обрабатывающий центр с ЧПУ

    NCG3021. Обрабатывающий центр с ЧПУ

    Станки в наличии и в пути
    на склад
    Узнать больше
    0 отзывов
    • Стойка TPA
    • Ручная загрузка и выгрузка
    • Магазин автоматической смены инструмента на 12 позиций (револьверный)
    • Фрезерный шпиндель 12 кВт, 24 000 об/мин
    • Макс. скорость перемещения X / Y / Z:
      80 / 90 / 20 м/мин
    • Тип патрона:
      HSK-63F
    • Вертикальных свёрл:
      10 шт.
    • Вес:
      5000 кг
    МодельNCG3021
    Размер стола, мм 3000 x 2100
    Макс. скорости перемещения по осям X / Y / Z, м/мин 80 / 80 / 20
    Система управления TPA
    Рабочий диапазон ось X / Y / Z, мм 3000 / 2100 / 300
    Основной шпиндель
    Мощность, кВт 12
    Тип патрона HSK-63F
    Скорость вращения, об/мин 24 000
    Тип цанги ER32
    Магазин автоматической смены инструмента 12 позиций, револьверный
    Сверлильная голова
    Мощность, кВт 1.7
    Скорость вращения, об/мин 4000
    Вертикальных свёрл, шт. 10
    Макс. диаметр рассверливаемого отверстия, мм 35
    Вакуумный насос
    Количество, шт. 2
    Мощность, кВт 7.5
    Пропускная способность всасывания, м3/час 2 x 250
    Пылеудаление
    Выходы, мм 1 x 200, 3 x 125
    Скорость потока, м/с 28
    Общая мощность, кВт 44
    Габаритные размеры, мм
    Длина, мм 4810
    Ширина, мм 3500
    Высота, мм 2500
    Вес, кг 5000
    Гарантия 1 год
    9 414 723 ₽
    Лизинговый расчет
    от ₽/мес. ежемесячный платеж
    Переплата ₽
    руб.
    %
    Срок мес.
    • Управление станком:TPA
    • Доставка:
      i
    • Стоимость ШМР: 100 000 ₽
