NCG3021LE. Обрабатывающий центр с ЧПУ
Портал
Портал

Компактные ребра жесткости обеспечивают высокую прочность и устойчивость, что позволяет получить высокое качество обработки и обеспечивает длительный срок службы.

Автоматическая погрузка
Автоматическая погрузка

Система загрузки включает в себя подъемный стол, толкатель, и принтер печати этикеток.

Толкатель
Толкатель

Предназначен для автоматического проталкивания плиты после нанесения маркировки, осуществляя одновременно с вакуумными присосками перемещение в зону обработки.

Автоматическое нанесение этикетки со штрих-кодированием
Автоматическое нанесение этикетки со штрих-кодированием

Высокоточная и быстрая маркировка позволяет исключить человеческий фактор из данного процесса, значительно повышая производительность линии.

Рабочий стол
Рабочий стол

Разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, а пазы на поверхности обеспечивают эффективную работу вакуумной системы.

Два вакуумных насоса
Два вакуумных насоса

Два вакуумных насоса воздушного охлаждения мощностью 7,5 кВт, пропускной способностью всасывания 250 м3/ч.

Автоматическая смазка
Автоматическая смазка

Автоматическая система смазки направляющих снижает износ, риск повреждения, а также время на обслуживание станка.

Перемещение по осям
Перемещение по осям

Перемещение по осям X, Y осуществляется с помощью зубчатой рейки с шестерней, а по оси Z - с помощью шарико-винтовой пары с мелкой резьбой.

Сервомоторы
Сервомоторы

Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами.

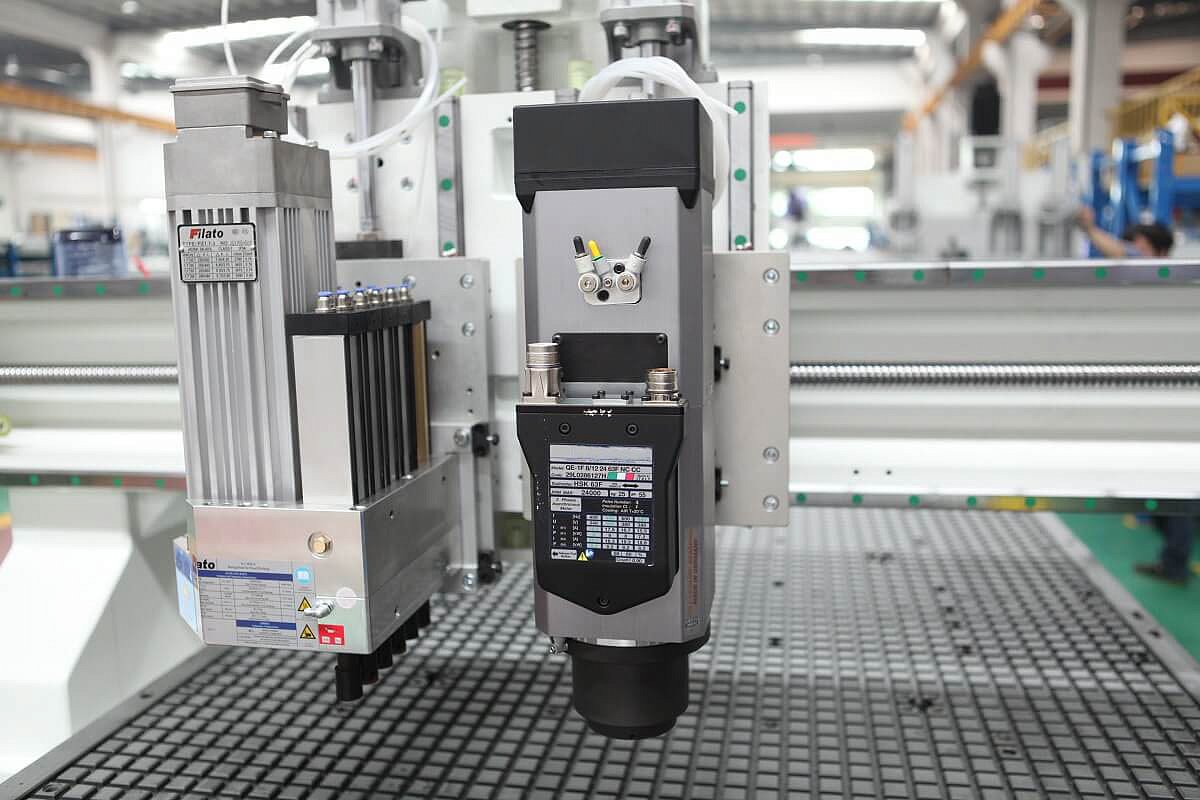

Главный шпиндель
Главный шпиндель

Итальянский шпиндель с воздушным охлаждением, мощностью 12 кВт, скоростью вращения до 24 000 об/мин обеспечивает высокую мощность и точность обработки.

Сверлильный блок
Сверлильный блок

Полностью закрытый обрабатывающий блок на 10 вертикальных свёрл со скорость вращения до 4000 об/мин. Каждое сверло управляется индивидуально.

Сверлильный блок на 21 шпиндель (опция)
Сверлильный блок на 21 шпиндель (опция)

Полностью закрытый обрабатывающий блок на 21 вертикальное сверло со скорость вращения до 4000 об/мин. Каждое сверло управляется индивидуально.

Магазин автоматической смены инструментов
Магазин автоматической смены инструментов

12-позиционный линейный магазин исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени.

Боковые пневмоупоры
Боковые пневмоупоры

На каждой стороне оси Х расположено по два упора для базирования заготовок, которые автоматически поднимаются пневматическими цилиндрами.

Стол автоматической выгрузки
Стол автоматической выгрузки

Предназначен для приемки деталей после обработки, оснащён оптическим датчиком наличия деталей в зоне разгрузки и системой пылеудаления.

Защитные кабелеукладчики
Защитные кабелеукладчики

Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по осям.

Пульт ручного управления
Пульт ручного управления

Пульт управления используется для удобства настройки станка в ручном режиме.

Световая индикация рабочих режимов
Световая индикация рабочих режимов

Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки.

Электрооборудование
Электрооборудование

Включает в себя: промышленный ПК с OC Windows, систему управления Syntec и отдельный шкаф управления с электрокомпонентами от известных мировых производителей.

Станина
Станина

Станина изготавливается из толстостенного проката с использованием лазерной резки. Сборка осуществляется на специальном стапеле с применением сварочных роботов.

Сборочная линия
Сборочная линия

Процесс сборки – заключительный и важный этап. Каждый инженер сборочного цеха отвечает за свою операцию, что гарантирует высокое качество оборудования.

NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
Портал
Автоматическая погрузка
Толкатель
Автоматическое нанесение этикетки со штрих-кодированием
Рабочий стол
Два вакуумных насоса
Автоматическая смазка
Перемещение по осям
Сервомоторы
Главный шпиндель
Сверлильный блок
Сверлильный блок на 21 шпиндель (опция)
Магазин автоматической смены инструментов
Боковые пневмоупоры
Стол автоматической выгрузки
Защитные кабелеукладчики
Пульт ручного управления
Световая индикация рабочих режимов
Электрооборудование
Станина
Сборочная линия
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ
NCG3021LE. Обрабатывающий центр с ЧПУ

NCG3021LE. Обрабатывающий центр с ЧПУ

0 отзывов
  • Стойка TPA
  • Автоматическая загрузка и выгрузка
  • Автоматическая система этикетирования
  • Магазин автоматической смены инструмента на 12 позиций (линейный)
  • Фрезерный шпиндель 9 кВт, 24 000 об/мин
  • Макс. скорость перемещения X / Y / Z:
    100 / 100 / 20 м/мин
  • Тип патрона:
    ISO 30
  • Вертикальных свёрл:
    10 шт.
  • Вес:
    6000 кг
МодельNCG3021LE
Размер стола, мм 3100 x 2100
Макс. скорости перемещения по осям X / Y / Z, м/мин 100 / 100 / 20
Система управления TPA
Рабочий диапазон ось X / Y / Z, мм 3100 / 2100 / 200
Основной шпиндель
Мощность, кВт 12
Тип патрона ISO 30
Скорость вращения, об/мин 24 000
Тип цанги ER32
Магазин автоматической смены инструмента 12 позиций, линейный
Сверлильная голова
Мощность, кВт 1.7
Скорость вращения, об/мин 4000
Вертикальных свёрл, шт. 10
Макс. диаметр рассверливаемого отверстия, мм 35
Вакуумный насос
Количество, шт. 2
Мощность, кВт 7.5
Пропускная способность всасывания, м3/час 2 x 250
Пылеудаление
Выходы, мм 1 x 150, 3 x 125
Скорость потока, м/с 30
Общая мощность, кВт 44
Габаритные размеры, мм
Длина, мм 11 800
Ширина, мм 3350
Высота, мм 2500
Вес, кг 6000
-17%
7 250 733 ₽
8 719 015 ₽
Срок поставки: июль 2024 г.
Лизинговый расчет
от ₽/мес. ежемесячный платеж
Переплата ₽
руб.
%
Срок мес.
  • Управление станком:TPA
  • Доставка:
    i
  • Стоимость ШМР: 120 000 ₽
