Компактные ребра жесткости обеспечивают высокую прочность и устойчивость, что позволяет получить высокое качество обработки и обеспечивает длительный срок службы.
Подъёмный стол предназначен для подъёма штабеля плит на заданный уровень и его перемещения на рабочий стол станка.
Предназначен для автоматического проталкивания плиты после нанесения маркировки, осуществляя одновременно с вакуумными присосками перемещение в зону обработки.
Высокоточная и быстрая маркировка позволяет исключить человеческий фактор из данного процесса, значительно повышая производительность линии.
Разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, а пазы на поверхности обеспечивают эффективную работу вакуумной системы.
Вакуумный насос воздушного охлаждения мощностью 7,5 кВт, пропускной способностью всасывания 250 м3/ч и давлением 0,5 кг/см2.
Автоматическая система смазки направляющих снижает износ, риск повреждения, а также время на обслуживание станка.
Перемещение по оси X осуществляется с помощью зубчатой рейки с шестерней, а по осям Y, Z - с помощью шарико-винтовой пары с мелкой резьбой.
Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами.
Итальянский шпиндель с воздушным охлаждением, мощностью 12 кВт, скоростью вращения до 24 000 об/мин обеспечивает высокую мощность и точность обработки.
Полностью закрытый обрабатывающий блок на 10 вертикальных свёрл со скорость вращения до 4000 об/мин. Каждое сверло управляется индивидуально.
12-позиционный магазин с сервоприводом исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени.
На каждой стороне оси Х расположено по два упора для базирования заготовок, которые автоматически поднимаются пневматическими цилиндрами.
Предназначен для приемки деталей после обработки, оснащён оптическим датчиком наличия деталей в зоне разгрузки и системой пылеудаления.
Датчик осуществляет автоматическое измерение и калибровку инструмента, что значительно ускоряет производственный процесс и исключает ошибку оператора.
Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по осям.
Пульт управления используется для удобства настройки станка в ручном режиме.
Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки.
Включает в себя: промышленный ПК с OC Windows, систему управления Syntec и отдельный шкаф управления с электрокомпонентами от известных мировых производителей.
Станина изготавливается из толстостенного проката с использованием лазерной резки. Сборка осуществляется на специальном стапеле с применением сварочных роботов.
Процесс сборки – заключительный и важный этап. Каждый инженер сборочного цеха отвечает за свою операцию, что гарантирует высокое качество оборудования.
NCG3021L. Обрабатывающий центр с ЧПУ
Стойка TPA - Автоматическая загрузка и выгрузка
- Автоматическая система этикетирования
- Фрезерный шпиндель
12 кВт; 24 000 об/мин - Автоматическая смена инструмента
- Магазин инструмента 12 позиций
- Рабочий стол 3000 x 2100 мм
- Сверлильно-присадочная голова:10 шпинделей
- Скорость перемещения агрегатов:80 / 80 / 20 м/мин
- Масса:7000 кг
| Модель | NCG3021L |
| Размер стола, мм | 3000 x 2100 |
| Макс. скорости перемещения по осям X / Y / Z, м/мин | 80 / 80 / 20 |
| Система управления | TPA |
| Рабочий диапазон ось X / Y / Z, мм | 3000 / 2100 / 30 |
| Основной шпиндель | |
| Мощность, кВт | 12 |
| Тип патрона | HSK-63F |
| Скорость вращения, об/мин | 24 000 |
| Тип цанги | ER32 |
| Магазин автоматической смены инструмента | 12 позиций, револьверный |
| Сверлильная голова | |
| Мощность, кВт | 1.7 |
| Скорость вращения, об/мин | 4000 |
| Вертикальных свёрл, шт. | 21 |
| Макс. диаметр рассверливаемого отверстия, мм | 35 |
| Вакуумный насос | |
| Количество, шт. | 2 |
| Мощность, кВт | 7.5 |
| Пропускная способность всасывания, м3/час | 2 x 250 |
| Пылеудаление | |
| Выходы, мм | 1 x 200, 7 x 125 |
| Скорость потока, м/с | 28 |
| Общая мощность, кВт | 44 |
| Габаритные размеры, мм | |
| Длина, мм | 12 500 |
| Ширина, мм | 4500 |
| Высота, мм | 2500 |
| Вес, кг | 7000 |
НАЗНАЧЕНИЕ:
Обрабатывающий центр с ЧПУ NCG3021L предназначен для автоматического раскроя и сверления.
Станок оснащен устройством автоматической загрузки, нанесения этикеток, узлами верхнего сверления, пазования, прямолинейного и контурного раскроя заготовок, и устройством выгрузки.
Благодаря открытому порту можно подключать программное обеспечение для производства мебели, выполняя операции в соответствии с предварительно заданными параметрами.
Профессиональное программное обеспечение для Нестинга (опция) позволяет оптимизировать процессы, обеспечивает высокий контроль, хорошее управление, ориентировано на дизайн, с обменом данными для облегчения работы. Такой принцип работы снижает издержки производства при сохранении точности и эффективности.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется для индивидуальных заказов мебельных компаний.
СХЕМА ОБРАБОТКИ:
1. Автоматическая загрузка с нанесением маркировки
2. Зона обработки
3. Автоматическая выгрузка

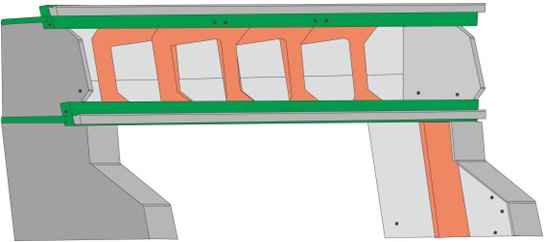

ПорталВнутри портала расположены компактные ребра жесткости, которые обеспечивают высокую прочность и устойчивость. Это позволяет добиться высокого качества обработки и продлевает срок службы оборудования.
- Автоматическая погрузка
Подъёмный стол предназначен для подъёма штабеля плит на заданный уровень и его перемещения на рабочий стол станка.
Два паза на подъемном столе не только уменьшают поверхность контакта между плитой и столом, снижая трение, но и обеспечивают удобную погрузку плит вилочным погрузчиком.
- Нагрузка: 3000 кг
- Высота штабеля: до 1200 мм
Примечание: для достижения максимальной загрузки подъёмного стола, необходимо поместить его в углубление в полу.

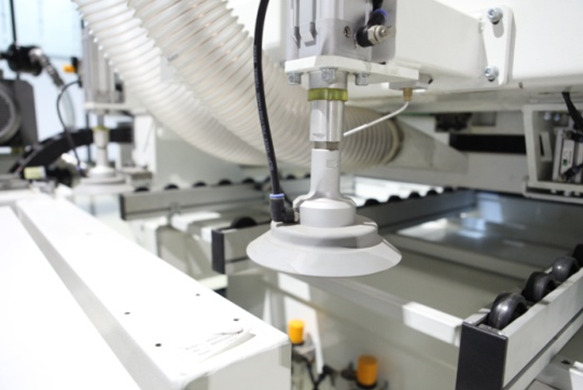

- Толкатель
Предназначен для автоматического проталкивания плиты после нанесения маркировки, осуществляя одновременно с вакуумными присосками перемещение в зону обработки.

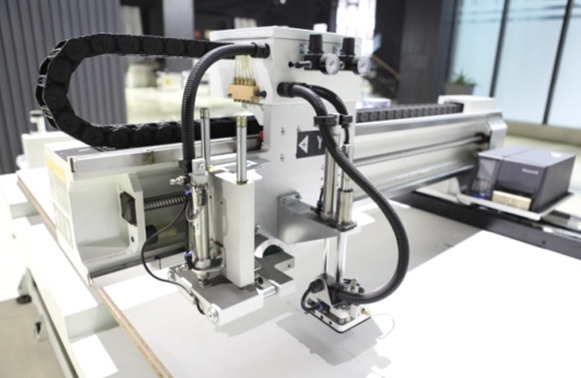

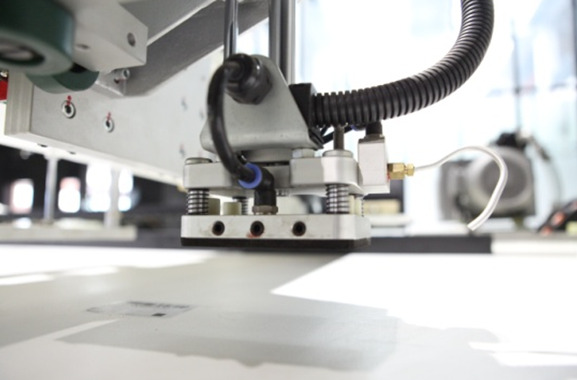

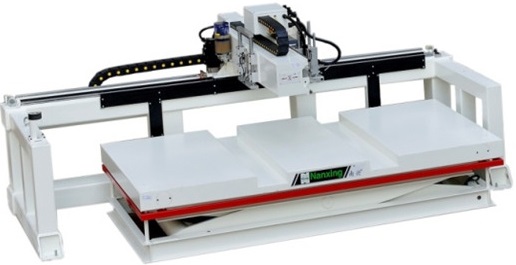

- Автоматическое нанесение этикетки со штрих-кодированием
Высокоточная и быстрая маркировка позволяет исключить человеческий фактор из данного процесса, значительно повышая производительность линии.
- Перемещение по оси Y с помощью шарико-винтовой пары, по оси X - с помощью зубчатой рейки с шестерней.
- Голова оснащена устройством продувки.
На этикетке может быть представлена информация о заготовке, включая размер плиты, штрихкод, QR-код, имя клиента, информация о заказе, информация об облицовывании кромки и тд.
Примечание: для нанесения маркировки потребуется дополнительное мебельное программное обеспечение, которое не входит в стандартную комплектацию станка.

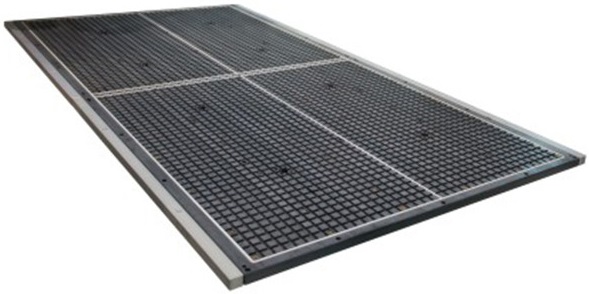

Рабочий столРазделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, а пазы на поверхности обеспечивают эффективную работу вакуумной системы.
- Конструкция в виде цельной прижимной плиты легко устанавливается и заменяется.
- Рабочее поле: 3000 x 2100 мм.

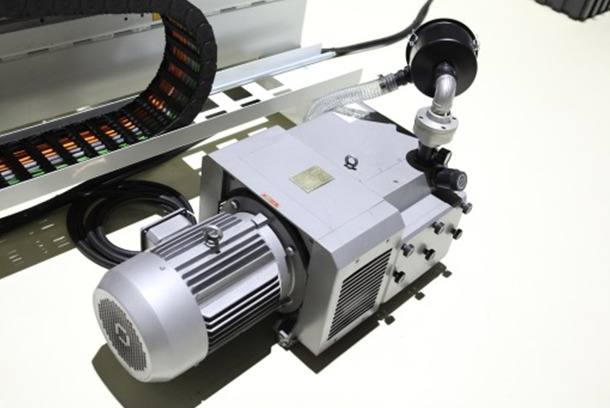

- Вакуумный насос
Вакуумный насос воздушного охлаждения мощностью 7,5 кВт, пропускной способностью всасывания 250 м3/ч и давлением 0,5 кг/см2.

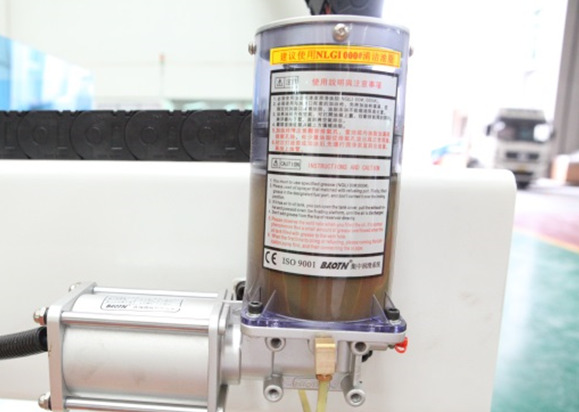

- Автоматическая смазка
Автоматическая система смазки направляющих снижает износ, риск повреждения, а также время на обслуживание станка, связанных с недостаточным количеством смазочного материала.
- Перемещение по осям

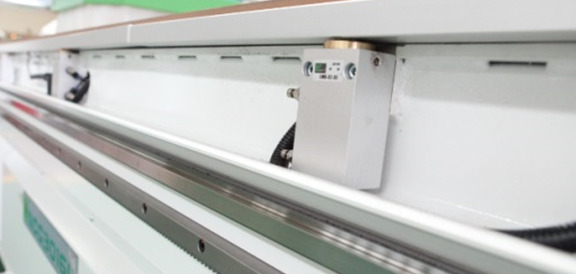

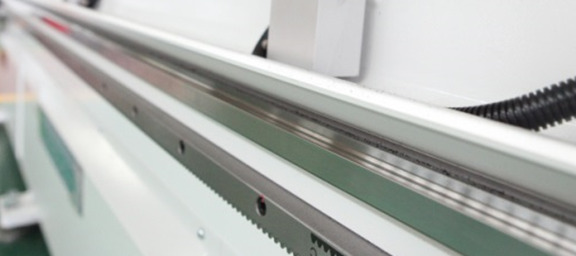

Координата X
Длинная зубчатая рейка с шестерней по координате X повышает точность перемещения портала, снижая возможную вибрацию при работе.

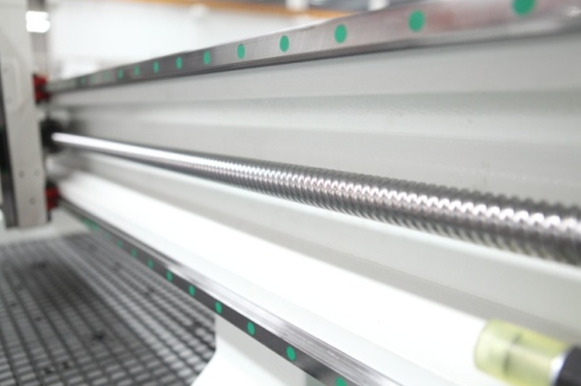

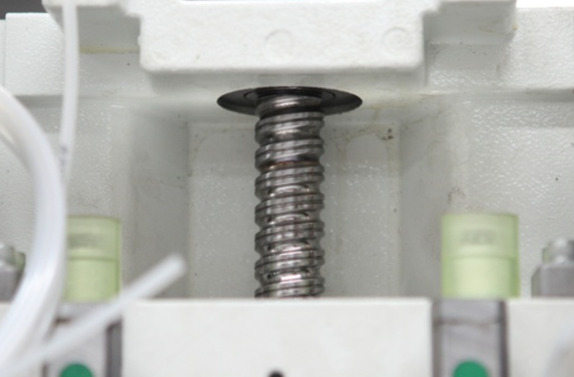

Координаты Y и Z
Шарико-винтовая пара с мелкой резьбой обеспечивает большую точность работы станка.

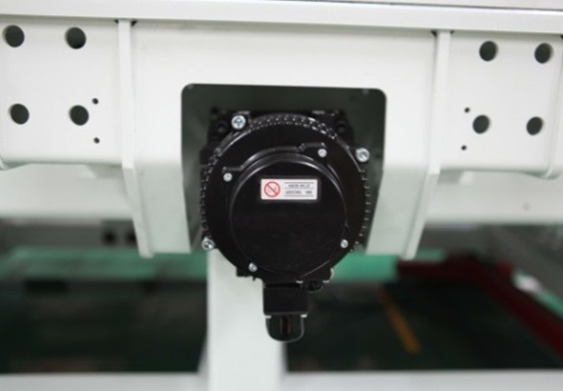

- Сервомоторы
Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами.
- Ось X: 1,3 кВт x 2;
- Ось Y: 1,3 кВт;
- Ось Z: 1,3 кВт;
- Макс. скорость перемещения: 80 / 80 / 20 м/мин.

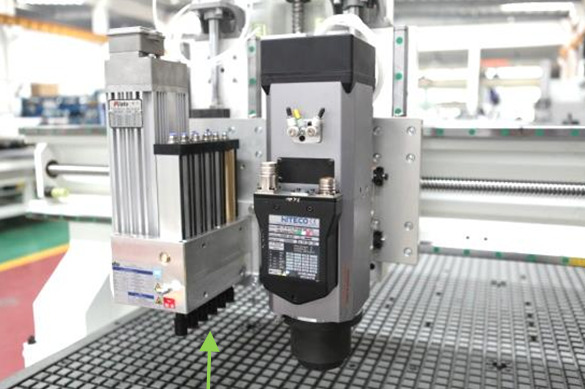

- Главный шпиндель
Станок оснащен итальянским шпинделем с воздушным охлаждением, мощностью 12 кВт, скоростью вращения до 24 000 об/мин, что обеспечивает высокую мощность и точность обработки.
Патрон для инструмента HSK-63F обеспечивает плотный контакт между держателем инструмента и прижимами, надежную фиксацию и быструю работу устройства автоматической смены инструмента.

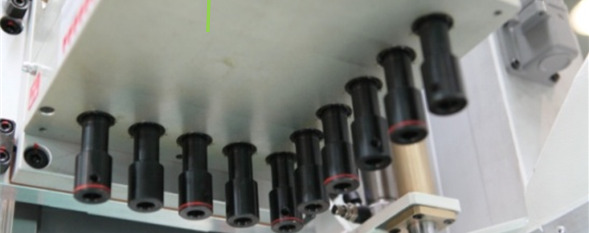

- Сверлильный блок
- 10 вертикальных свёрл, скорость вращения до 4000 об/мин.
- Направления вращения: по часовой стрелке, против часовой стрелки.
- Каждое сверло управляется индивидуально. /li>
- Диаметр хвостовика сверла: 10 мм.
- Макс. диаметр рассверливаемого отверстия: 35 мм.
- Межосевое расстояние сверл: 32 мм.

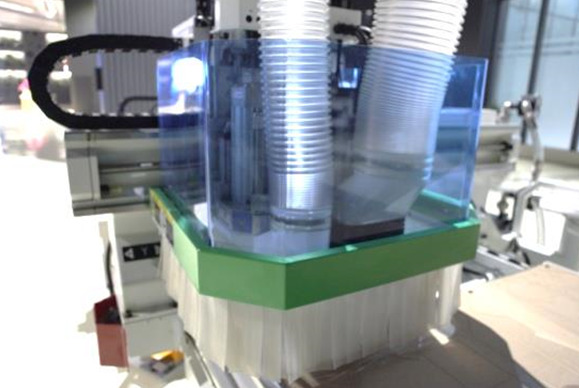

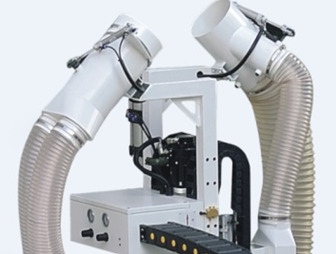

Кожух
Полностью закрытый обрабатывающий блок с системой шиберов и подобранными по диаметру аспирационными рукавами для эффективного пылеудаления.
Выходы: 200 мм x 1, 125 мм x 2

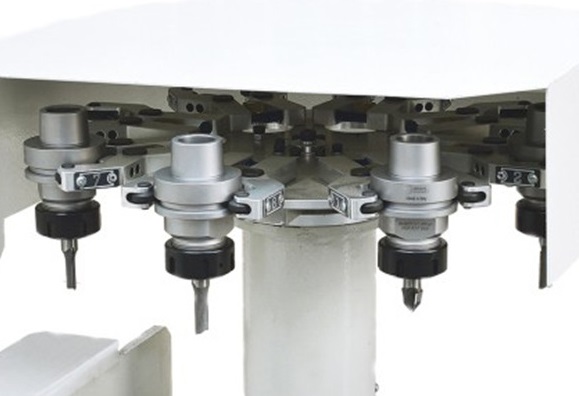

- Магазин автоматической смены инструментов
12-позиционный магазин инструментов с сервоприводом исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени.
Тип патрона для инструмента: HSK-63F.
Примечание: стандартная комплектация включает два патрона для инструмента.
- Боковые пневмоупоры
На каждой стороне оси Х расположено по два упора для базирования заготовок, которые автоматически поднимаются пневматическими цилиндрами.
Всего для позиционирования плит используются четыре ограничителя и восемь цилиндров.

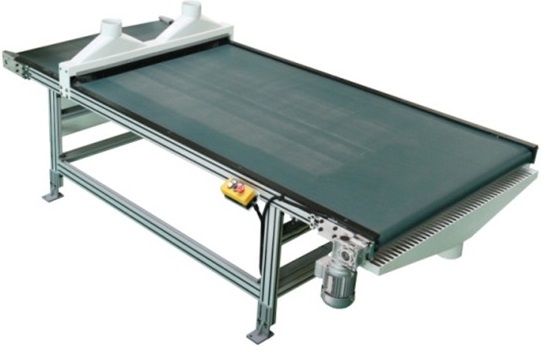

- Стол автоматической выгрузки
Автоматический разгрузочный стол предназначен для приемки деталей после обработки.
Оснащён оптическим датчиком наличия деталей в зоне разгрузки, который останавливает движение конвейера до момента пока деталь не будет разгружена.
Для улучшения рабочих условий, разгрузочный стол оснащён системой пылеудаления, что снижает количество пыли и стружки во время разгрузки заготовок.

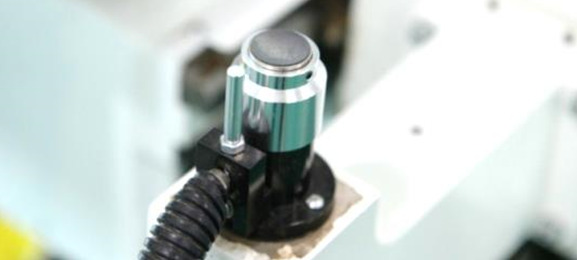

- Устройство автоматической калибровки инструмента
Датчик осуществляет автоматическое измерение и калибровку инструмента, что значительно ускоряет производственный процесс и исключает ошибку оператора.

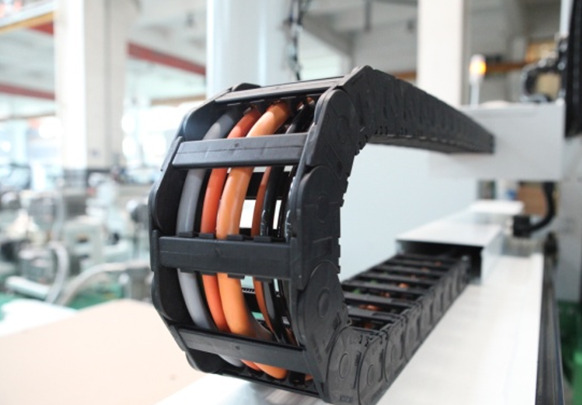

- Защитные кабелеукладчики
Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по каждой координатной оси, увеличивая тем самым срок эксплуатации.

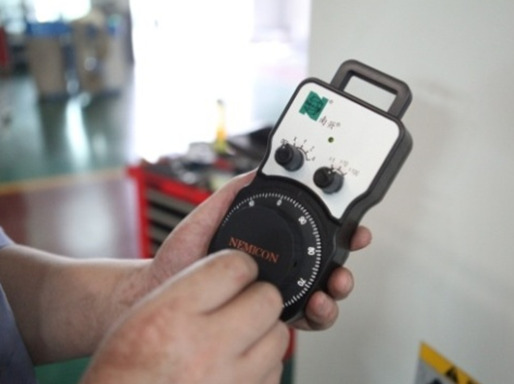

- Пульт ручного управления
Пульт управления используется для удобства настройки станка в ручном режиме.

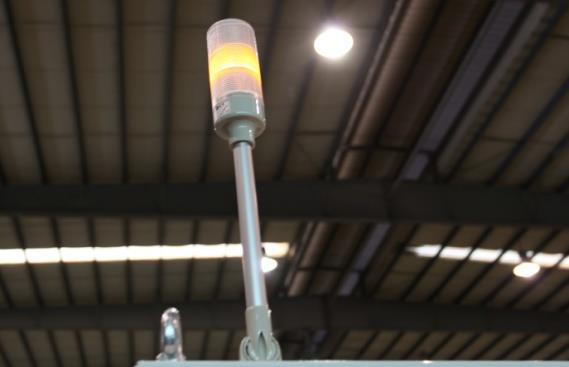

- Световая индикация рабочих режимов
Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки.

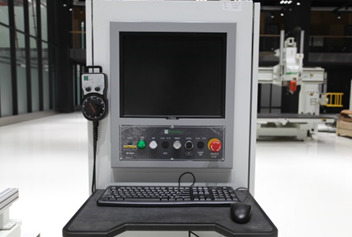

- Электрооборудование
Компьютер
Промышленный ПК с операционной системой Windows, экран DELL, USB-порт.

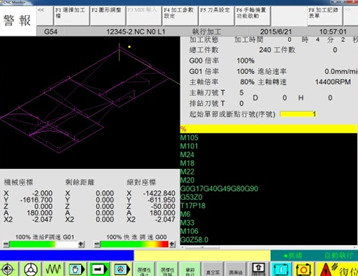

Система управления
- Система управления SYNTEC обеспечивает стабильную работу, широкие функциональные возможности и простоту использования с дружественным интерфейсом (английский и китайский языки).
- Сочетание автоматизации, технологических решений «Нансинг Смартек» и «Нансинг Инфотек» в производстве.
- Открытый порт обеспечивает выход в сеть для получения и передачи данных, необходимых для работы с программами для Nesting, позволяя существенно оптимизировать обработку.
Примечание: оптимизирующее программное обеспечение в стандартный пакет не входит.

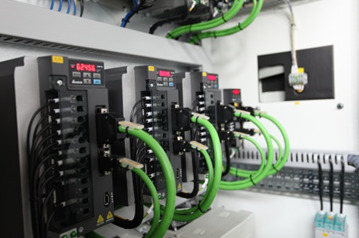

Отдельный шкаф управления
Высококачественные электрокомпоненты от известных мировых брендов обеспечивают надежную и бесперебойную работу линии.

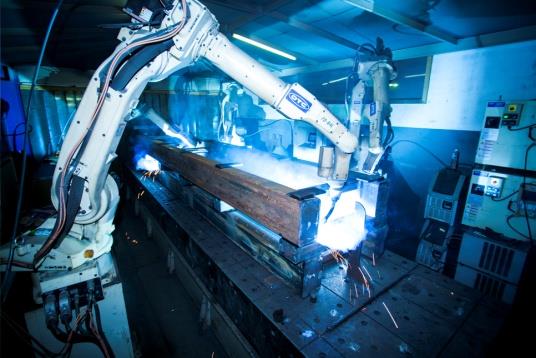

СтанинаДетали станин изготавливаются из толстостенного проката с использованием лазерной резки. Сборка станины осуществляется на специальном стапеле с применением высокоточных сварочных роботов. После сборки станина проходит операцию термической обработки для снятия внутренних напряжений. Затем, после термообработки, все посадочные поверхности и технологические отверстия обрабатываются на прецизионных портальных станках с ЧПУ за один установ.

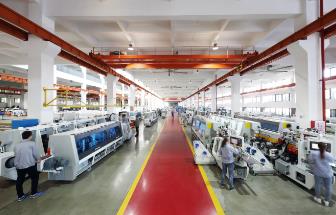

Сборочная линияПроцесс сборки – заключительный и чрезвычайно важный этап. Высококвалифицированные инженеры сборочного цеха Nanxing отвечают каждый за свою операцию. Поэтому завод гарантирует высокое качество выпускаемого оборудования.

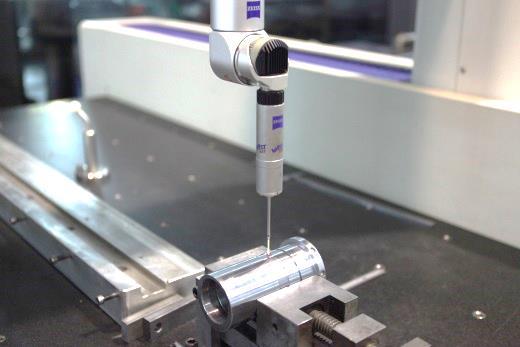

Завод Nanxing — один из немногих заводов в Китае, который имеет собственную лабораторию для контроля качества выпускаемого оборудования. Лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания).
- Управление станком:TPA
- Доставка:i
- Стоимость ШМР: 150 000 ₽
