NCG5812 2T. Обрабатывающий центр с ЧПУ
NCG5812 2TОбрабатывающий центр с ЧПУ
Фрезерный шпиндель 7,5 кВт;
18 000 об/мин
Рабочий стол 2800 x 1220 мм
2 свелильно-присадочные головы
Скорость перемещения агрегатов:
80 / 80 / 20 м/мин
Масса: 3500 кг
| Модель | NCG5812 2T |
| Размер стола, мм | 2800 × 1220 |
| Максимальные скорости по осям, м/мин | 80 / 80 / 20 |
| Мощность шпинделя, кВт | 7.5 |
| Макс. частота вращения шпинделя, об/мин | 18 000 |
| 1 сверлильная голова | |
| Мощность, кВт | 1.7 x 2 |
| Скорость вращения, об/мин | 6000 |
| Вертикальных свёрл, шт. | 27 |
| 2 сверлильная голова | |
| Мощность, кВт | 1.7 |
| Скорость вращения, об/мин | 6000 |
| Вертикальных свёрл, шт. | 13 |
| Вакуумный насос | |
| Мощность, кВт | 7.5 |
| Производительность вакуумного насоса, м3/час | 250 |
| Пылеудаление | |
| Аспирационные выходы, мм | Ø 200 x 1, Ø 125 x 3 |
| Скорость потока, м/с | 28 |
| Общая мощность, кВт | 30 |
| Габаритные установочные размеры, мм | 6520 × 3600 × 2500 |
| Масса, кг | 3500 |
НАЗНАЧЕНИЕ:

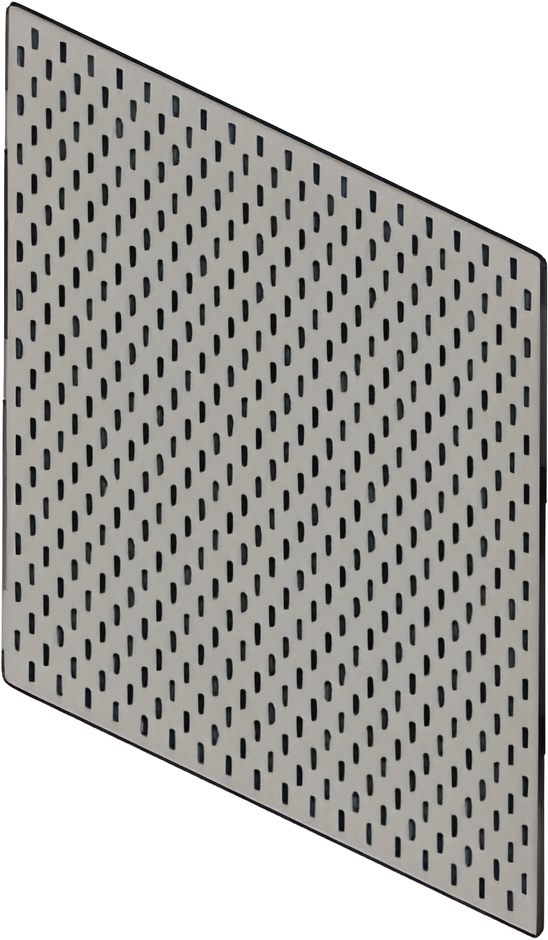

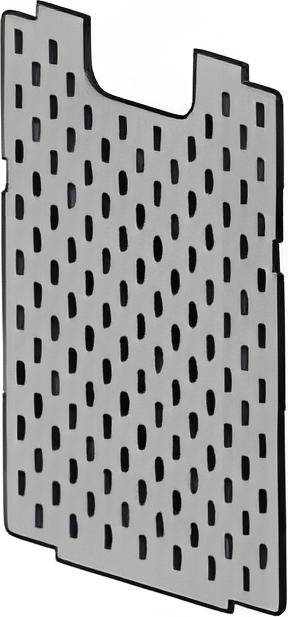

NCG5812 2T - обрабатывающий центр с ЧПУ управлением предназначен для изготовления звуковых и акустических панелей.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

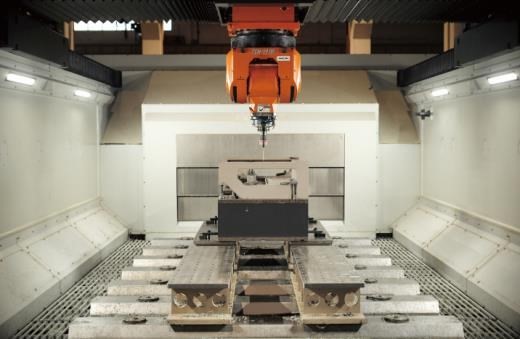

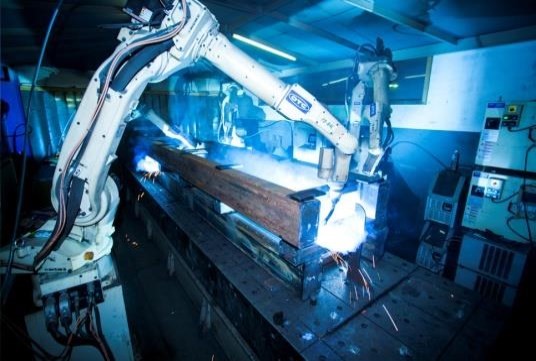

  | СТАНИНА Детали станин из толстостенного проката, изготавливаются путем лазерной резки. Сборка станины происходит на специальном стапеле с применением высокоточных сварочных роботов. Все станины проходят операцию термической обработки для снятия внутренних напряжений. После термообработки все посадочные площадки и технологические отверстия фрезеруются на прецизионных портальных станках с ЧПУ за один установ. |

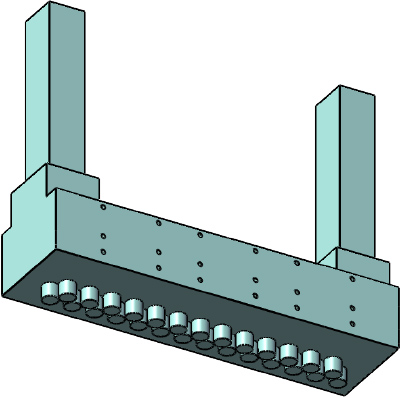

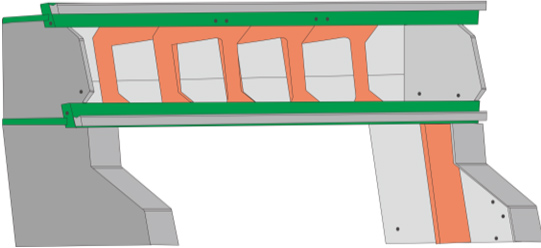

 | ПОРТАЛ Компактные ребра жесткости внутри портала обеспечивают высокую прочность и устойчивость, что позволяет получить высокое качество обработки и обеспечивает длительный срок службы. |

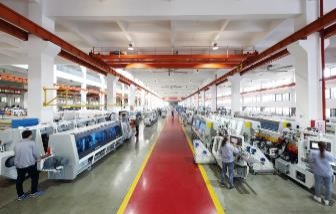

 | СБОРОЧНАЯ ЛИНИЯ Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин. |

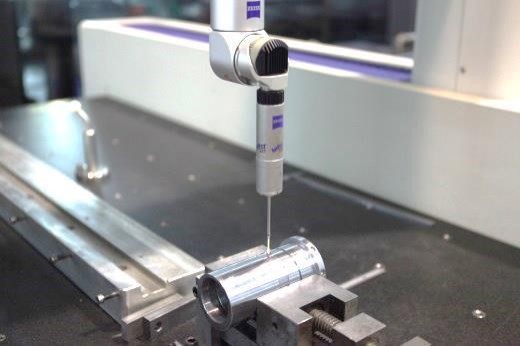

 | КОНТРОЛЬ КАЧЕСТВА Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию контроля качества, оснащенную передовым измерительным оборудованием. |

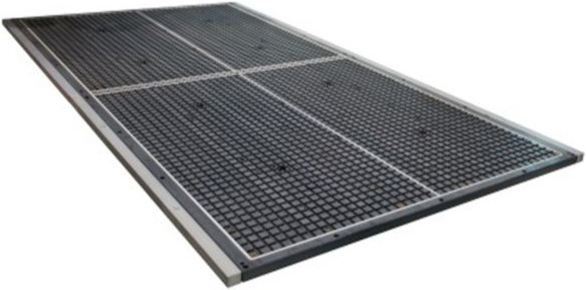

 | РАБОЧИЙ СТОЛ Конструкция в виде цельной прижимной плиты, легко устанавливается и заменяется. Рабочее поле - 3000 × 2100 мм. Стол разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, пазы на поверхности обеспечивают эффективную работу вакуумной системы. |

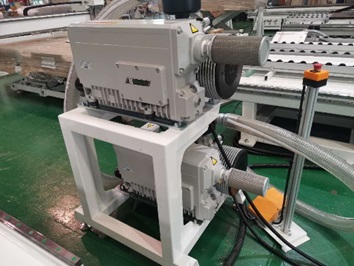

 | ВАКУУСНЫЙ НАСОС Вакуумный насос воздушного охлаждения мощностью 7,5 кВт, с пропускной способностью всасывания 250 м3/ч и давлением 0,5 кг/см2. |

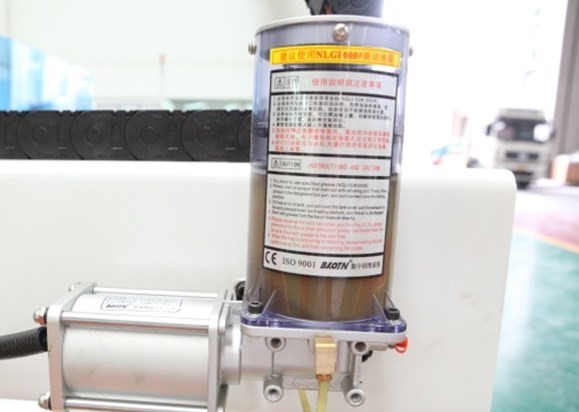

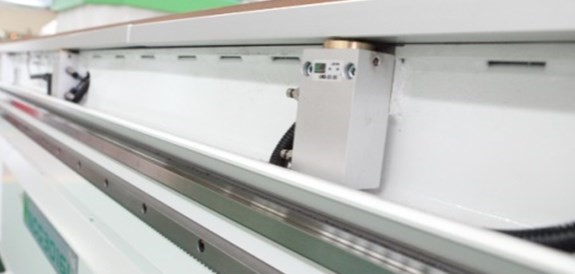

 | АВТОМАТИЧЕСКАЯ СМАЗКА Автоматическая смазка направляющих позволяет значительно снизить износ и риски повреждения, а так же время на обслуживание станка связанных с недостаточным количеством смазочного материала. |

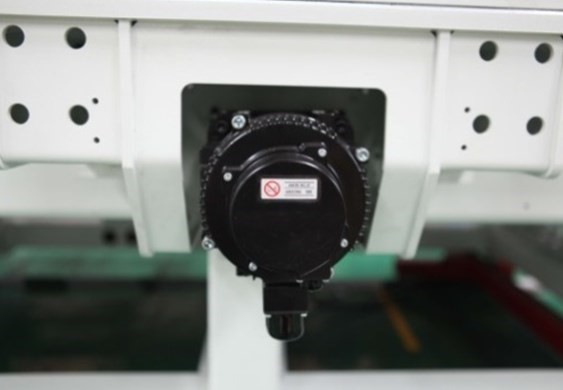

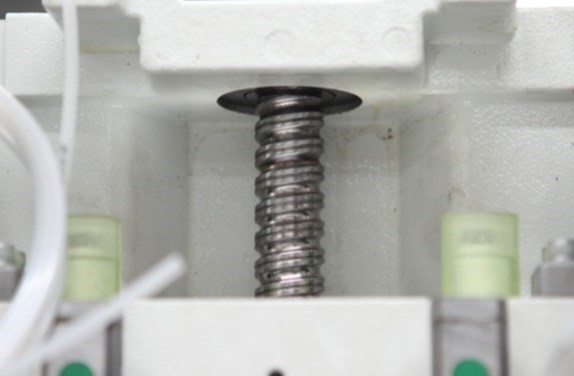

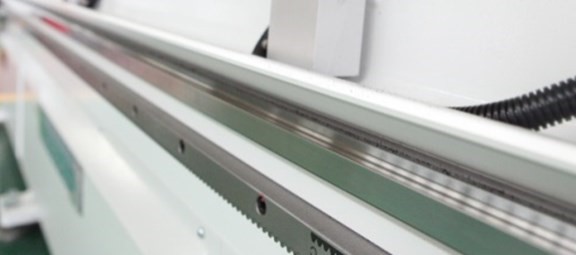

   | ПЕРЕМЕЩЕНИЕ ПО ОСЯМ Координата X и Y Длинная зубчатая рейка с шестерней по координате X повышает точность перемещения портала, снижая возможную вибрацию при работе. Координаты Z Шарико-винтовая пара с мелкой резьбой обеспечивает большую точность работы станка. Сервомоторы Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами.
Наибольшая скорость перемещения: 80 / 80 / 20 м/мин. |

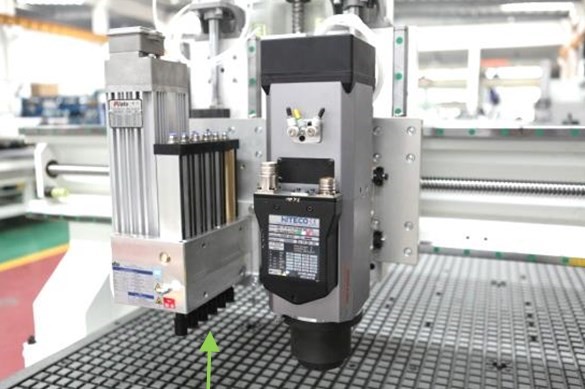

  | ГЛАВНЫЙ ШПИНДЕЛЬ + СВЕРЛИЛЬНЫЙ БЛОК Мощный главный шпиндель Шпиндель с воздушным охлаждением мощностью 7,5 кВт: мощный, точный, с максимальной скоростью вращения до 18000 об/мин. Патрон для инструмента типа HSK-63F обеспечивает тесный контакт между держателем инструмента и прижимами, плотную фиксацию, быструю работу устройства автоматической смены инструмента. Сверлильный блок, 2 шт.
|
 | БОКОВЫЕ ПНЕВМОУПОРЫ На каждой из сторон оси Х расположены по два упора для базирования заготовок, которые автоматически подаются вверх пневматическими цилиндрами. Всего для позиционирования плит используются четыре ограничителя и восемь цилиндров. |

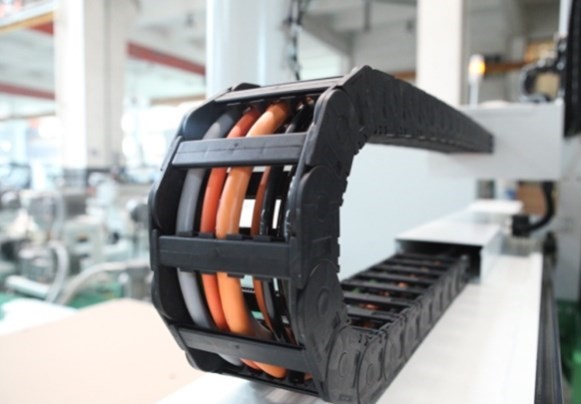

 | ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по каждой координатной оси, увеличивая тем самым срок эксплуатации. |

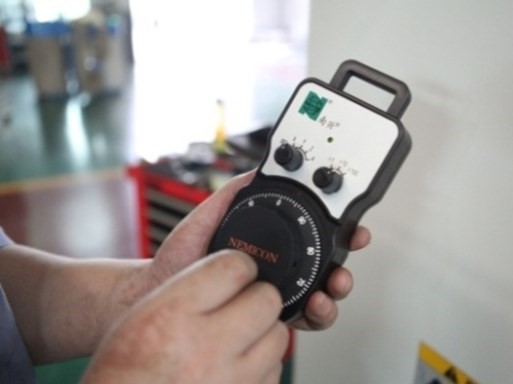

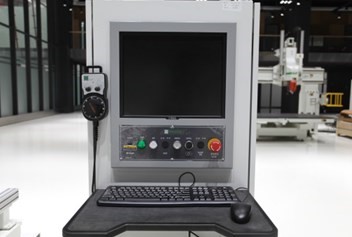

 | ПУЛЬТ РУЧНОГО УПРАВЛЕНИЯ Необходим для удобства настройки станка в ручном режиме. |

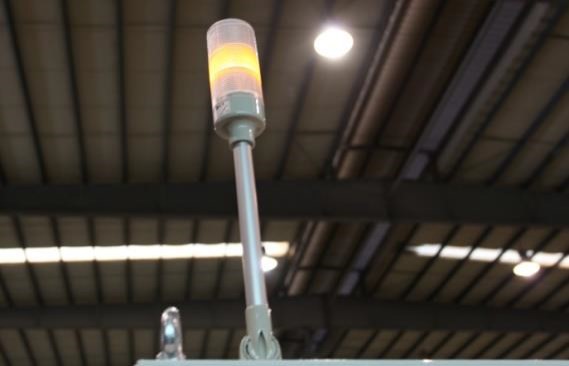

 | СВЕТОВАЯ ИНДИКАЦИЯ РАБОЧИХ РЕЖИМОВ Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки. |

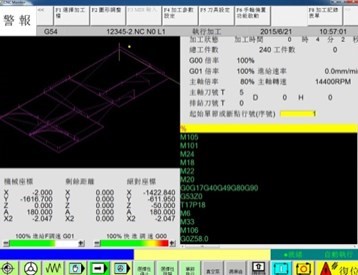

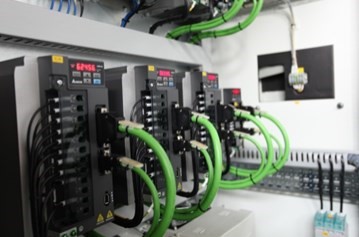

   | ЭЛЕКТРООБОРУДОВАНИЕ Компьютер Промышленный ПК с операционной системой Windows, Экран DELL, USB-порт. Система управления Система управления SYNTEC обеспечивает стабильную работу, широкие функциональные возможности и простоту использования с дружественным интерфейсом (английский и китайский языки). Сочетание автоматизации, технологических решений "Наньсин Смартек" и "Наньсин Инфотек" в производстве. Открытый порт обеспечивает выход в сеть для получения/передачи данных для работы с программами для нестинга, позволяя существенно оптимизировать обработку Отдельный шкаф управления Высококачественные электрокомпоненты известных мировых брендов обеспечиваю бесперебойную работу линии |
ГАРАНТИЯ:
Компания Nanxing уверена в качестве своей продукции, в связи с этим мы предоставляем покупателям 24 месяца гарантии на весь модельный ряд в нашем каталоге станков и дополнительного оборудования.
СЕРВИС:
Сервисное обслуживание включает в себя:
- диагностику и дистанционную диагностику
- регламентные работы
- ремонт, настройку и наладку оборудования
Наши специалисты будут на вашем производстве в течение 48 часов после обращения по телефону в Москве: +7 495 146 89 39
