Цена:
7 764 404
Получить предложение
Лизинг 10% первый взнос
Гарантия 2 года
120+ инженеров
Доставка 2-3 дня по РФ
Краткие характеристики

2 присадочных головы (только сверху)

Пазовальная пила: нет

Фрезерный шпиндель 7,5 кВт; 18 000 об/мин

Позиционирование траверс и вакуумных модулей: ручное

Размер рабочей зоны: 3300 х 1250 мм

Скорость перемещения агрегатов: 70 / 70 / 30 м/мин

Масса: 3 500 кг

МодельNСG3312DR
Размер зоны обработки, мм 3300 × 1250 × 100
Рабочий стол 6 опорных траверс
Макс. скорость перемещения, м/мин 70 / 70 / 30
Сверлильный узел:
Мощность, кВт 1.7
Скорость вращения, об/мин 4000
Вертикальное сверло 14 × 2
Горизонтальное сверло (X) (3 + 3) × 2
Горизонтальное сверло (Y) (2 + 2) × 2
Длина сверла, мм 57
Главный шпиндель:
Мощность, кВт 7.5
Скорость вращения, об/мин. 18 000
Патрон ER25
Смена инструмента Ручная, автоматическая настройка инструмента
Мощность вакуумного насоса, кВт 5.5
Производительность вакуумного насоса, м3 160
Диаметры аспирационных отверстий, мм Ø 200 × 2
Требуемая скорость потока воздуха для аспирации, м/с 28
Общая установленная мощность, кВт 22
Напряжение, В 380
Частота тока, Гц 50
Давление в пневмосистеме, МПа 0,6 - 0,7
Диаметр для подключения, мм 12
Габаритные установочные размеры, мм 5500 × 2500 × 2100
Масса, кг 3500

NCG3312DR - это современный высокопроизводительный портальный сверлильно-присадочный центр с ЧПУ, предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных деталей с 5-ти сторон, а также фрезеровки технологических отверстий.

Отличительная особенность данной модели - это две зеркальных сверлильно-присадочных головы установленных на одном портале, а также фрезерный агрегат увеличенной мощности 7,5 кВт - 18 000 об/мин. Данная компоновка значительно расширяет функционал станка в области фрезеровки, позволяя производить более сложные обработки деталей. Центр обеспечивает сверление всех карт присадки за одну установку детали, а также поддерживает возможность обработки в маятниковом режиме.


Модификация NCG3312DA дополнена функцией автоматической настройки траверс и вакуумных модулей, что позволяет повысить производительность станка, а также интегрировать его в автоматизированные линии.

Данные модели станков с успехом применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность.


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Классическая портальная конструкция;
  • Большие возможности по фрезерованию;
  • Автоматическая настройка под разные заготовки (только для модели NCG3312DA);
  • Компактные размеры.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

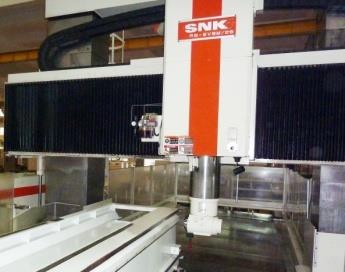

СТАНИНА

Прочная станина станка, состоящая из треугольной опоры, сварена при помощи квадратных трубок и вырезанных лазером плит, после чего обрабатывается на технологичном центре с ЧПУ для обработки металлов, в результате чего повышается стабильность и прочность и сокращается вибрация при обработке.
Отлитые части, используемые на станке, гарантируют долгий срок службы без деформирования.

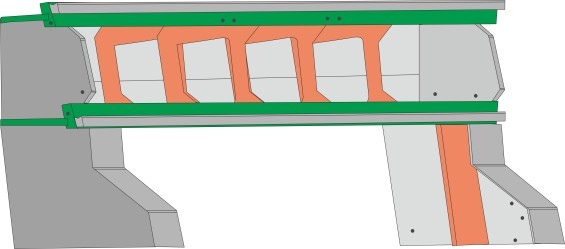

ОПОРНАЯ КОНСТРУКЦИЯ

Компактные опорные ребра внутри конструкции обеспечивают более высокую прочность и устойчивость, что означает более высокое качество обработки и более долгий срок службы.
Все корпусные части и рамы станка перед установкой подвергаются процедуре снятия напряжений.

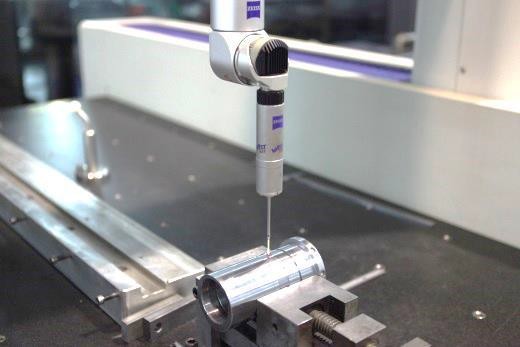

КОНТРОЛЬ КАЧЕСТВА

Продвинутое измерительное устройство и система строго контроля качества помогают обеспечить высокое качество финальной обработки для наших клиентов.

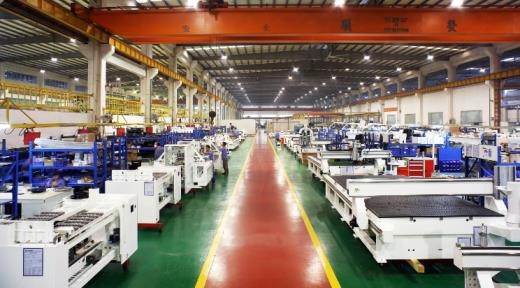

ПРОФЕССИОНАЛЬНАЯ ЛИНИЯ СБОРКИ

Сборка - это финальный и важный шаг для достижения высокой производительности станка. Сборка - от станины станка до небольших электрических компонентов - выполняется на профессиональных сборочных линиях Nanxing опытными специалиста-ми, что гарантирует стандартизацию и качество исполнения станка.





ПЕРЕМЕЩЕНИЕ КАЖДОЙ ОСИ

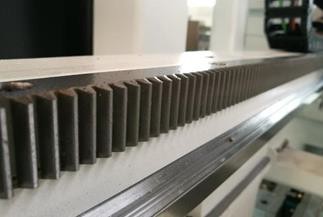

Направление X и Y
Длинная реечная передача вдоль направления X, Y улучшают точность перемещения портальной конструкции, уменьшая возможные вибрации при работе.


Направление Z
Направление Z - особенно важно для точности обработки. Шариковый винт с прецизионной винтовой резьбой дает дополнительную точность в направлении Z.

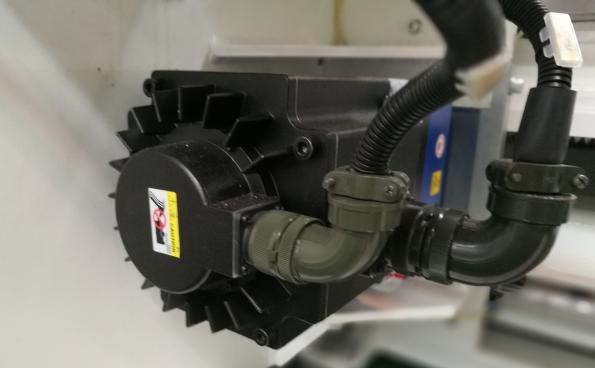

Двигатель
Точное и стабильное перемещение каждой оси обеспечено высококачественными серводвигателями.


  • Ось X:0.85 кВт × 2
  • Ось Y:0.85 кВт × 2
  • Ось Z:0.85 кВт × 2

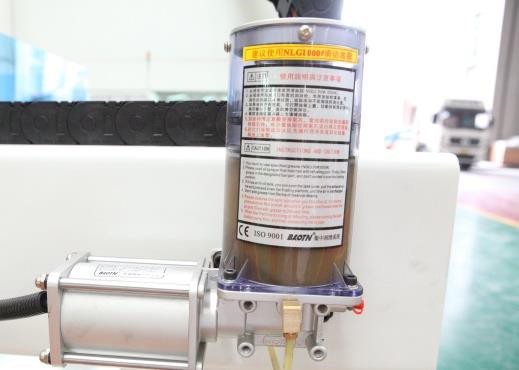

АВТОМАТИЧЕСКАЯ СМАЗКА

Смазка основных компонентов трансмиссии происходит автоматически для предотвращения старения компонентов станка, уменьшая, таким образом, работы по обслуживанию, выполняемые операторами.

ЦЕПЬ

Высококачественная цепь используется для натяжения и защиты электрических проводов и воздушных трубок во время перемещения главного шпинделя в направлении X и Y, а также сохраняет провода и трубки в исправном состоянии.

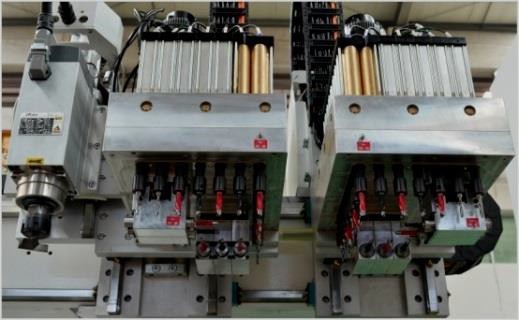

МОЩНЫЙ ГЛАВНЫЙ ШПИНДЕЛЬ

Мощный высокоскоростной главный шпиндель, 2 сверлильных узла работают независимо, в результате чего достигается высокое качество исполнения.


Главный шпиндель: мощность 7.5 кВт, 18 000 об/мин, ER25

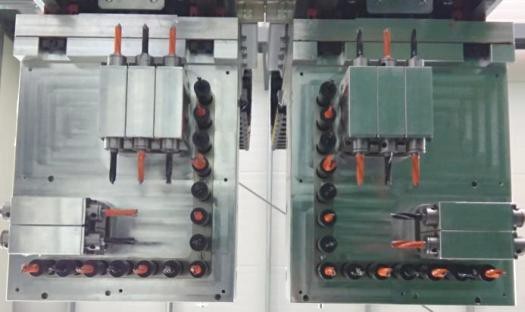

2 сверлильные головы:

  • Работают независимо, что сильно повышает эффективность;
  • Каждая голова содержит по 14 вертикальных и 10 горизонтальных сверел;
  • Диаметр сверлильной головки: 10 мм;
  • Длина сверла: 57 мм;
  • Макс. диаметр сверла: 35 мм;
  • Шаг между сверлами: 32 мм.

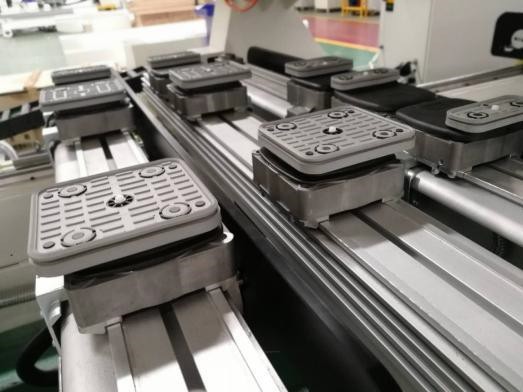

РАБОЧИЙ СТОЛ С НАПРАВЛЯЮЩИМИ

Стол оснащен 6 опорными траверсами с вакуумными подушками, свободно перемещающимися на столе. Вакуумные подушки SCHMALZ, 8 полного размера, 6 среднего размера, 4 маленького размера, которые подходят для разных требований производства.

ПОЗИЦИОНИРУЮЩИЕ ШТОКИ

Направляющие штоки в двух направлениях расположены независимо в 4 позициях, что дает возможность обработки панелей поочередно на двух станциях и достижения более высокой производительности.

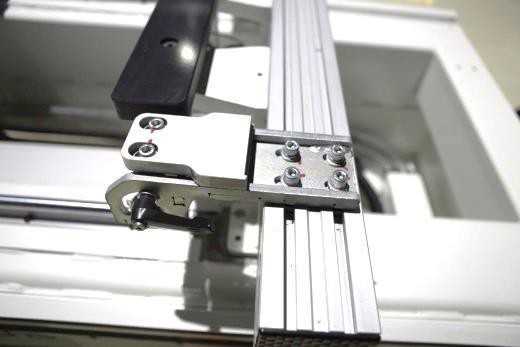

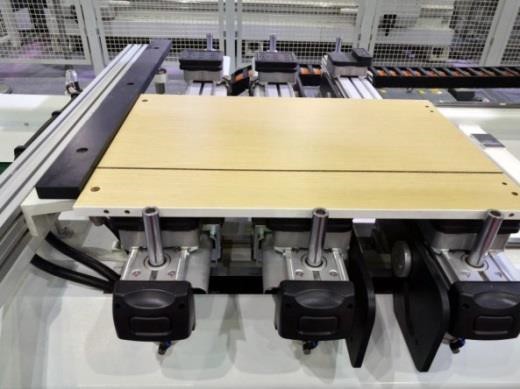

УСТРОЙСТВО ПОЗИЦИОНИРОВАНИЯ ДЛЯ УЗКИХ ПАНЕЛЕЙ

Мин. ширина панели может быть до 50 мм благодаря наличию устройства позиционирования, которое специально предназначено для узких панелей и может открываться во время подачи панели на рабочий стол.

ЗАЩИТНЫЕ СВЕТОВЫЕ ШТОРКИ

Защитные световые шторки поделены на две зоны, если оператор входит в одну зону для размещения панели на одной рабочей станции, то это не мешает нормальной обработке в другой зоне, таким образом, обеспечивается безопасность людей во время поочередной обработки в двух рабочих станциях.

ВАКУУМНЫЙ НАСОС

  • Мощность: 5.5 кВт
  • Скорость всасывания: 160 м/ч
  • Воздушное охлаждение


ЛИНЕЙКА ДЛЯ НАСТРОЙКИ ИНСТРУМЕНТА И БЛОКИРОВКА

Линейка делает настройку инструмента более быстрой и точной.
Зажим инструмента делает замену инструмента удобной.

УПРАВЛЕНИЕ ОСЯМИ

Маховичок делает наладку более удобной.

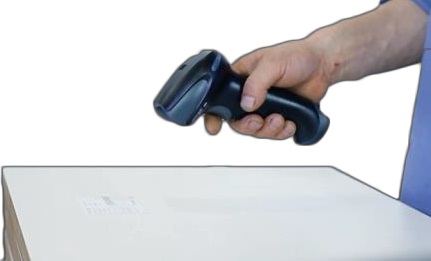

УСТРОЙСТВО СЧИТЫВАНИЯ ШТРИХ-КОДОВ

Считывает информацию по обработке панели, сгенерированную в ПО для создания мебели. Обработка панели может выполняться просто при помощи санирования штрих-кода, особенно подходит для производственной линии.





ЭЛЕКТРООБОРУДОВАНИЕ

Компьютер:

  • ПК с операционной системой Windows;
  • Дисплей DELL;
  • USB-порт;
  • Стандартный открытый порт для подключения ПО для умного производства.

Система управления и профессиональное ПО:

  • Система управления OSAI обеспечивает стабильное производство, многочисленные функции и простоту в использовании. (Доступны английский и китайский языки).

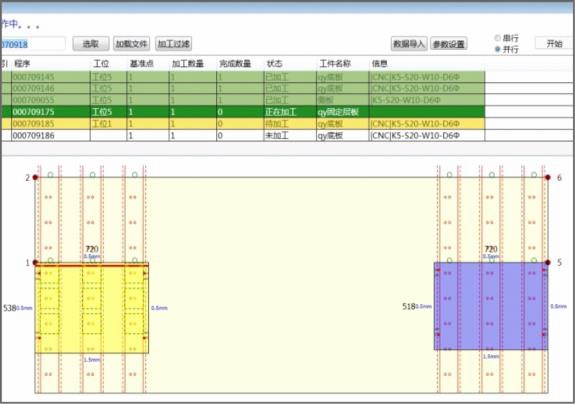

  • Установлено ПО FCC, которое отображает четкую схему расположения направляющих и вакуумных присосок для перемещения панели в правильную позицию перед обработкой. Имеется открытый порт для подключения ПО для производства мебели.

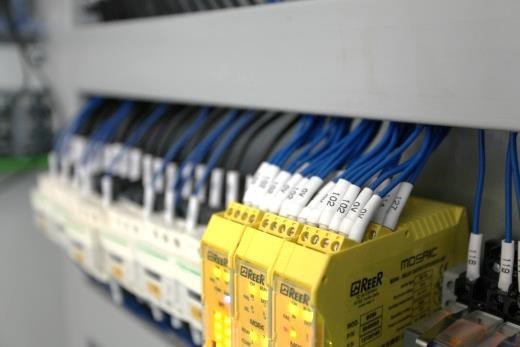

Независимый шкаф управления
Электрические компоненты высокого качества и известных марок для лучшего качества исполнения и более долгого срока служб.

ГАРАНТИЯ:

Компания Nanxing уверена в качестве своей продукции, в связи с этим мы предоставляем покупателям 24 месяца гарантии на весь модельный ряд в нашем каталоге станков и дополнительного оборудования.

24месяца гарантии


СЕРВИС:

Сервисное обслуживание включает в себя:

  • диагностику и дистанционную диагностику
  • регламентные работы
  • ремонт, настройку и наладку оборудования

Наши специалисты будут на вашем производстве в течение 48 часов после обращения по телефону в Москве: +7 495 146 89 39
