Цена:
45 370 031
Получить предложение
Лизинг 10% первый взнос
Гарантия 2 года
120+ инженеров
Доставка 2-3 дня по РФ
Краткие характеристики

Длина пропила: 3800 / 2500 мм

Вылет основной пилы: до 120 мм

Двойной толкатель Twin Pusher

Не требует приямка

Высота загружаемой пачки: до 650 мм

МодельNZH3825D
Пильный узел
Длина пропила, мм 3800
Макс. размер обрабатываемого материала, мм 3800 x 2500
Вылет основной пилы, мм 120
Скорость хода пильного узла
Подача, м/мин 80
Холостой ход, м/мин 100
Мощность серводвигателя подачи пильной каретки, кВт 1.5
Главная пила
Диаметр пилы, мм 460
Посадочный диаметр, мм 60
Скорость вращения, об/мин 3910
Мощность двигателя, кВт 2 x 18
Подрезная пила
Диаметр пилы, мм 180
Посадочный диаметр, мм 45
Скорость вращения, об/мин 4150
Мощность двигателя, кВт 2 x 2.2
Общие характеристики
Кол-во пневмозахватов, шт 16
Тип загрузки задняя
Общая мощность, кВт 60
Потребление воздуха, л/мин 460
Длина рабочего стола, мм 3 x 2500
Боковой выравниватель ролик
Электронный толкатель
Макс. скорость толкателя, м/мин 85 / 60
Мощность серводвигателя подачи толкателя, кВт 2
Аспирация
Диаметр воздуховодов, мм 6 x 150
Пневматика
Давление в пневмосистеме, МПа 0.6
Габаритные размеры, мм
Длина, мм 9770
Ширина, мм 13 000
Высота, мм 2020
Вес, кг 21 000

НАЗНАЧЕНИЕ:

Угловой пильный центр Nanxing NZH3825D предназначен для раскроя пакетов плитных материалов в условиях среднесерийного и крупносерийного производств.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки используются в условиях крупносерийного и массового производства для изготовления корпусной мебели.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СТАНИНА

Станина специальной конструкции, изготовлена из высококачественной стали. При изготовлении проходит все технологические циклы, которые обеспечивают необходимые прочность конструкции и точность раскроя.

АВТОМАТИЧЕСКИЙ ПРОДОЛЬНЫЙ И ПОПЕРЕЧНЫЙ РАСКРОЙ

2 пильных головы, расположенные перпендикулярно, позволяют получать готовую деталь за один цикл раскроя. Производительность в 2 - 3 раза выше, чем у станков с одной линией резания

АВТОМАТИЧЕСКАЯ ЗАДННЯЯ ЗАГРУЗКА

Мощный гидравлический подъёмный стол позволяет загружать пачку массой до 5 тонн и высотой до 1200 мм.

Рекомендация: Необходим приямок для максимальной высоты пачки.

Приводной рольганг для перемещения пачку в рабочую зону.

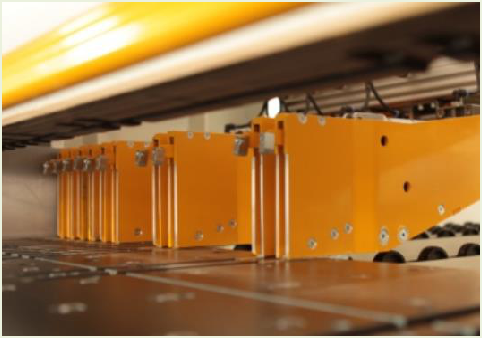

ТОЛКАТЕЛЬ TWIN PUSHER

Конструкция захватов идентична Schelling (Германия).

Применение Twin Pusher позволяет увеличить скорость распила на вторых резах до 30%.

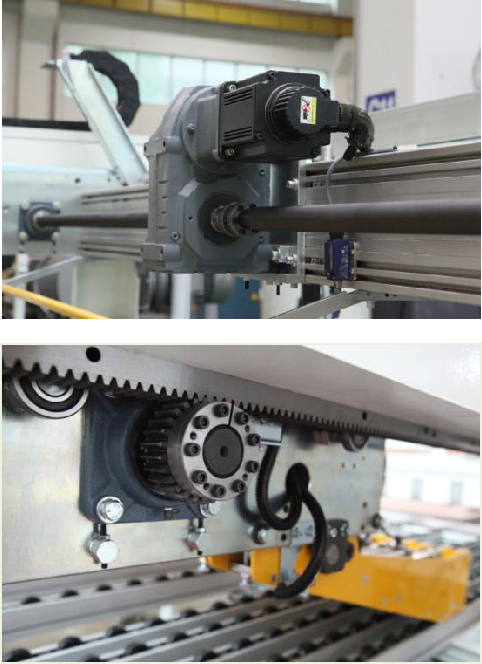

Привод основного толкателя - серводвигатель мощностью 2 кВт, позволяющий плавно и быстро перемещать пачку до 7 листов 16 мм материала.

Магнитная лента для точного позиционирования. Не подвержена износу, не восприимчива к пыли, не требует настройки и регулировки.

ПРИЖИМНЫЕ БАЛКИ

Система контроля параллельности хода исключает перекос прижимных балок.

Защитная шторка «фортепиано» полностью закрывает зону резания и создает наилучшие условия для аспирации.

Максимальное раскрытие 120 мм и зависит от высоты пакета материала.

ЗАЩИТНАЯ ПЛАНКА

Специальная аварийная защитная планка для безопасности рук оператора.

БОКОВОЙ ВЫРАВНИВАТЕЛЬ

Двойная система прижима обеспечивает надежное базирование материала относительно продольной линейки.

ПИЛЬНЫЕ КАРЕТКИ

Передача шестерня – рейка.

Центр массы каретки сбалансирован относительно центральной направляющей.

Прецизионный редуктор снижает шум и обеспечивает сбалансированную подачу.

Основной двигатель CEG (Италия).

Основная пила: 460 x 60 мм.

Подрезная пила: 180 x 45 мм.


КОНВЕЙЕР ДЛЯ ОБРЕЗКОВ

Позволяет убирать обрезки после первой линии резания из рабочей зоны станка.

АВТОМАТИЧЕСКИЙ ВЫРАВНИВАТЕЛЬ

4 комплекта автоматических выравнивателей надежно позиционируют пакет материала в процессе раскроя.

ВОЗДУШНЫЙ ПОДДУВ НА СТОЛАХ

Воздушная подушка на загрузочных и рабочих столах для легкого перемещения пакета заготовок.

Независимые вентиляторы наддува.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Контролирует оптимальное смазывание всех необходимых поверхностей, снимая необходимость обслуживания оператором.

СИСТЕМА УПРАВЛЕНИЯ

Станок оснащен возможностью подключения по локальной сети, а также USB-носителей.

Профессиональный компьютер на Windows.

ПРОГРАММА ОПТИМИЗАЦИИ

В комплектации ПО штатный оптимизатор для создания карт раскроя.

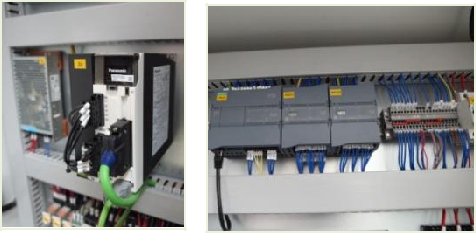

ЭЛЕКТРОШКАФ

Изолированный электрошкаф с системой принудительного охлаждения. Электрокомпоненты от мировых брендов (Siemens, Schneider Electric и т.д.)

ГАРАНТИЯ:

Компания Nanxing уверена в качестве своей продукции, в связи с этим мы предоставляем покупателям 24 месяца гарантии на весь модельный ряд в нашем каталоге станков и дополнительного оборудования.

24месяца гарантии


СЕРВИС:

Сервисное обслуживание включает в себя:

  • диагностику и дистанционную диагностику
  • регламентные работы
  • ремонт, настройку и наладку оборудования

Наши специалисты будут на вашем производстве в течение 48 часов после обращения по телефону в Москве: +7 495 146 89 39
