Горизонтальные траверсы: 2 х 21 свёрл
Вертикальные нижние траверсы: 5 х (11 х 2) свёрл
Вертикальные верхние траверсы: 3 х (11 х 2) свёрл
Пневматическая фиксация сверлильных блоков и сверлильных траверс
3-х зонная система автоподачи заготовок
Электронные индикаторы на сверлильных траверсах

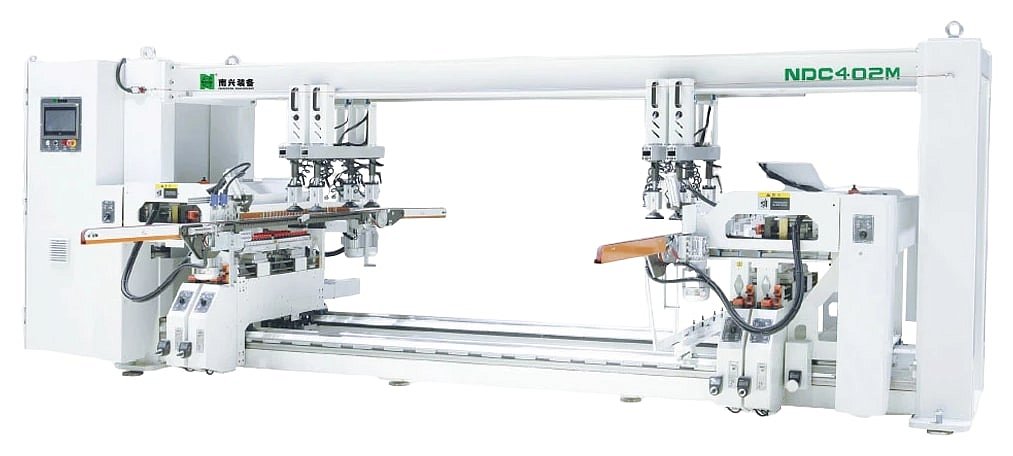

Модель | NDC402M | NDC502M | NDC602M | NDC532M | NDC642M |
ЦЕНА | 4 021 333 ₽ | 4 622 738 ₽ | 4 936 905 ₽ | 6 166 643 ₽ | 7 001 428 ₽ |
Макс. длина панели, мм | 2550 | 2550 | 2550 | 2550 | 2550 |
Мин. длина панели, мм | 250 | 250 | 250 | 250 | 250 |
Макс. толщина панели, мм | 50 | 50 | 50 | 50 | 50 |
Верхние вертикальные траверсы (кол-во шпинделей на каждой траверсе), шт. | - | - | - | 3 (11 × 2) | 4 (11 × 2) |
Нижние вертикальные траверсы, (кол-во шпинделей на каждой траверсе), шт. | 4 (11 × 2) | 5 (11 × 2) | 6 (11 × 2) | 5 (11 × 2) | 5 (11 × 2) |
Горизонтальные траверсы (кол-во шпинделей на каждой траверсе), шт. | 2 (21) | 2 (21) | 2 (21) | 2 (21) | 2 (21) |
Макс. глубина вертикального сверления, мм | 50 | 50 | 50 | 50 | 50 |
Макс. глубина горизонтального сверления, мм | 40 | 40 | 40 | 40 | 40 |
Общая мощность, кВт | 22 | 25 | 28 | 34 | 40 |
Габаритные установочные размеры |
5540 × 3650 × 2250 | ||||
Масса, кг | 5500 | 5750 | 6000 | 7000 | 7500 |
НАЗНАЧЕНИЕ:
Сверлильно-присадочный станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в автоматическом режиме. Благодаря наличию верхних и нижних вертикальных траверс станок может обрабатывать средние стенки шкафов, просверливая глухие отверстия с обеих сторон детали.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется на крупносерийных производствах мебели.
СХЕМЫ ОБРАБОТКИ ДЛЯ МОДЕЛИ NDC532M:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() ![]() | СТАНИНА
Станина спроектирована как единая органическая конструкция высокой жесткости, с использованием самых современных методов компьютерного моделирования. |
![]() | СБОРОЧНАЯ ЛИНИЯ Процесс сборки является заключительным и крайне важным этапом. Все машины собраны на индивидуальном подвижном стапеле, таким образом обеспечивается высокая геометрическая точность сборки за счет того, что база машины остается неизменной на каждом этапе. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин. |
![]() ![]() | КОНТРОЛЬ КАЧЕСТВА
Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию для контроля качества выпускаемого оборудования. Данная лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания). |

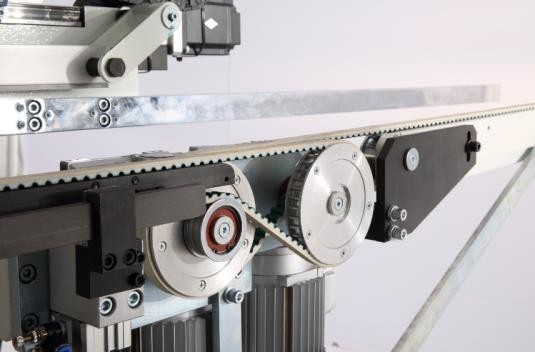

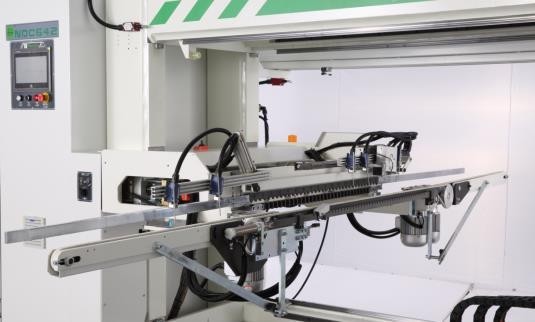

![]() ![]() | СИСТЕМА АВТОЗАГРУЗКИ Трёх-зонная система автозагрузки обеспечивает лучший контроль заготовок в предварительной зоне, вследствие этого уменьшается время ожидания загрузки очередной заготовки, скорость подачи равна 78 м/мин. Синхронизированная авто-загрузка производится высокомощным мотором. |

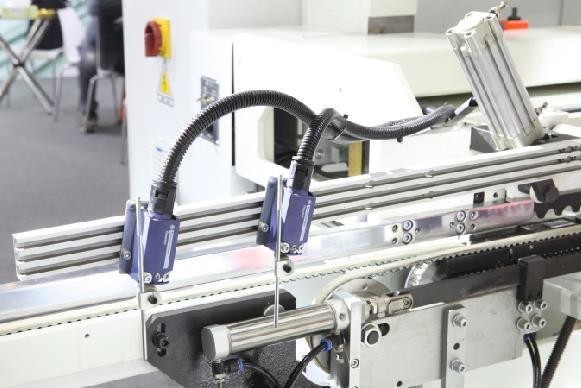

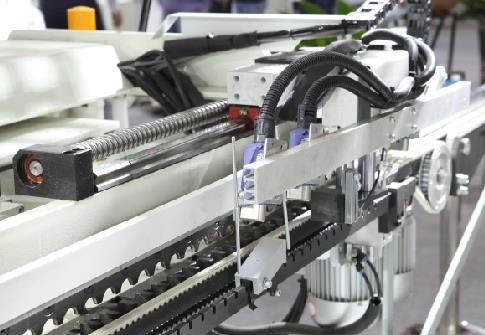

![]() ![]() | АВТОМАТИЧЕСКОЕ ПОЗИЦИОНИРОВАНИЕ ЗАГОТОВОК В РАБОЧЕЙ ЗОНЕ
Концевые переключатели спереди. |

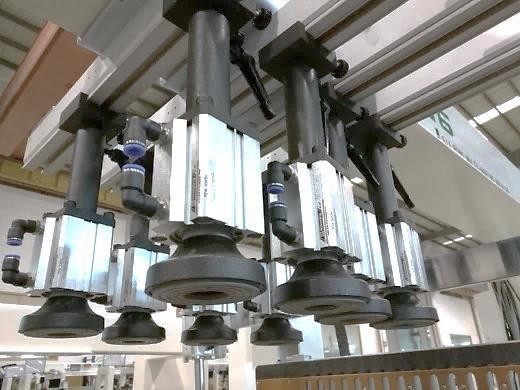

![]() | ВЕРТИКАЛЬНЫЕ ПРИЖИМЫ Прижимы регулируются по высоте. Время прижима может быть уменьшено благодаря этой регулировке в соответствии с толщиной заготовок. |

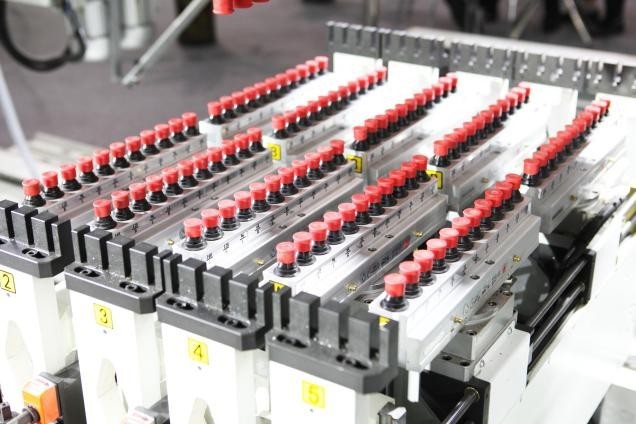

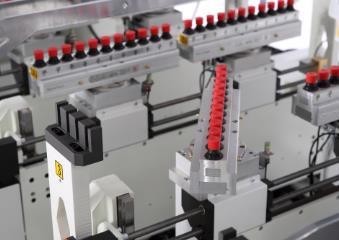

![]() ![]() | СВЕРЛИЛЬНЫЕ ГРУППЫ
Два независимых сверлильных блока в каждой группе, каждый имеет возможность поворота на 90°, минимальная дистанция между двумя соседними группами составляет 128 мм, что поможет засверлить даже самые нестандартные детали. |

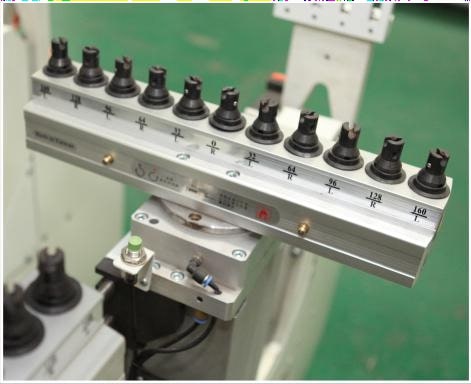

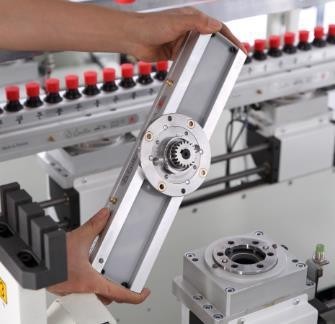

![]() ![]() | ЗАМЕНА СВЕРЛИЛЬНЫХ БЛОКОВ
Пневматическая фиксация блоков позволяет производить их снятие и установку за 2 - 3 секунды, что позволяет очень быстро производить перенастройку станка с одной карты присадки на другую. |
![]() | РЕСИВЕР Для обеспечения стабильной работы станка. |
![]() | ЗАЩИЩЕННЫЕ КАБЕЛЬ-УКЛАДЧИКИ Благодаря тому, что вся электро-проводка находится в защищенных кабель-укладчиках, обеспечивается надежная и безопасная работа оборудования, гарантируя долговечность всех электро-компонентов и проводов. |

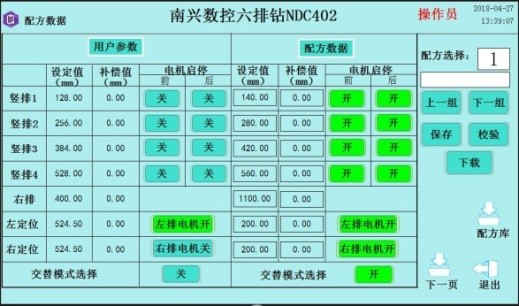

![]() | ПАНЕЛЬ УПРАВЛЕНИЯ Экран управления «Touch Screen» c дружественным интерфейсом, все это служит для сокращения времени настройки станка. Интерфейс управления позволяет командовать настройками станка человеку, не разбирающемуся в компьютерной техники и программировании. Максимально ускоряет время настройки и уменьшает риски брака и ошибок человека. |
МАШИНА ДЛЯ ПРОИЗВОДСТВЕННОЙ ЛИНИИ:
Станок абсолютно легко монтируется в состав производственной линии за линии кромкооблицовки, мы можем предложить разные варианты компоновки, загрузки и выгрузки линии.
ГАРАНТИЯ:
Компания Nanxing уверена в качестве своей продукции, в связи с этим мы предоставляем покупателям 24 месяца гарантии на весь модельный ряд в нашем каталоге станков и дополнительного оборудования.
СЕРВИС:
Сервисное обслуживание включает в себя:
Наши специалисты будут на вашем производстве в течение 48 часов после обращения по телефону в Москве: +7 495 146 89 39
